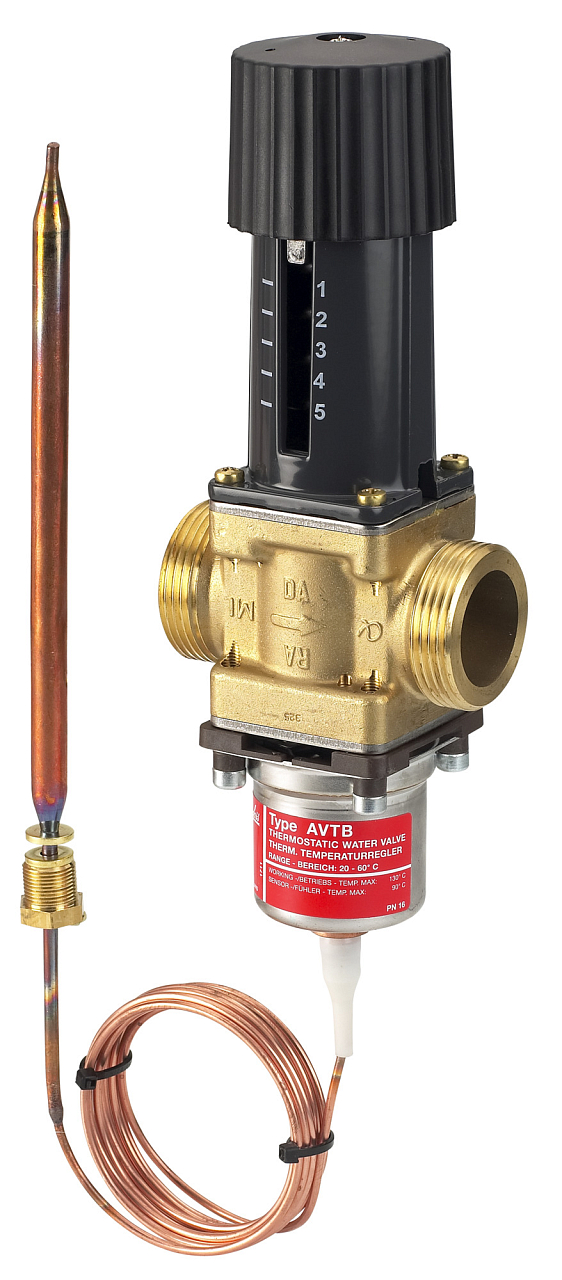

Danfoss AVTB DN 25 ist ein direktwirkender kombinierter thermostatischer Temperaturregler zur automatischen Regelung der Wassertemperatur in Warmwasserspeichern, Wärmetauschern, Ölvorwärmern und weiteren thermischen Anlagen. Mehr Informationen
Auf Bestellung
| Anschlusstyp | Außengewinde |
| Druck | PN 16 |
| Durchfluss | 5,5 m3/h |
| Kapillarlänge | 2 m |
| Nennweite | DN 25 |
| Gewicht | 1.65 kg |
Danfoss AVTB DN 25 (003N5116) ist ein direkt wirkender thermostatischer Temperaturregler für Wasser. Er arbeitet völlig selbstständig – ohne elektrische Energie oder Druckluft – nach dem Prinzip der thermischen Ausdehnung eines Balg-Elements. Bei steigender Temperatur schließt er, bei sinkender öffnet er, wodurch die eingestellte Medientemperatur im System konstant gehalten wird.
Das Ventil ist zur automatischen Regelung der Wassertemperatur in Warmwasserspeichern für Trinkwarmwasser (TWW), Platten- und Rohrwärmetauschern, Ölvorwärmern und ähnlichen thermischen Anlagen bestimmt. Es eignet sich überall dort, wo die Medientemperatur ohne Zugang zu elektrischer Energie auf einem konstanten Wert gehalten werden muss – in Industriebetrieben, Heizräumen, Maschinenräumen oder technologischen Knotenpunkten der Fernwärmeversorgung.
Die Version 20–60 °C muss immer im Rücklauf des Systems installiert werden – der Fühler muss die Temperatur dort erfassen, wo das Medium wärmer ist als im Ventilgehäuse. Die Isolierscheibe ist werkseitig montiert und schützt die Regelgenauigkeit vor dem Einfluss der Temperatur des Ventilgehäuses selbst. Das Ventil kann in beliebiger Einbaulage montiert werden, die Durchflussrichtung ist durch einen eingegossenen Pfeil auf dem Gehäuse gekennzeichnet. Die gewünschte Schließtemperatur stellen Sie manuell mit dem Drehknopf mit Skala 1–5 direkt am Regler ein.
Technische Parameter:
Nein. AVTB ist ein direkt wirkender (self-acting) Regler – für seine Funktion benötigt er weder Strom noch Druckluft. Die Regelung erfolgt ausschließlich durch die thermische Ausdehnung der Füllung des Balg-Elements in Abhängigkeit von der Temperatur des erfassten Mediums.
Mit dem manuellen Drehknopf mit Skala 1–5 direkt am Regler. Ungefähre Schließtemperaturen für den Bereich 20–60 °C: Stellung 1 = 20 °C, 2 = 35 °C, 3 = 50 °C, 4 = 60 °C, 5 = 70 °C. Die Werte sind Richtwerte – die genaue Einstellung hängt von den Systembedingungen ab.
Die Version 20–60 °C (als „fast“ bezeichnet) muss immer im Rücklauf installiert werden – der Fühler muss die Temperatur dort erfassen, wo das Medium wärmer ist als im Ventilgehäuse. Die Versionen 0–30 °C und 30–100 °C können sowohl im Vorlauf als auch im Rücklauf montiert werden.
Ja. Das Reparaturset für AVTB 25 (Code 003N4008) enthält zwei Membranen, zwei O-Ringe, einen Gummikegel, Fett und acht Deckelschrauben. Separat erhältlich sind auch thermostatische Elemente (Code 003N0130 für den Bereich 20–60 °C) sowie Durchführungen für Kapillarrohre.
In Nennweite, Kapazität und Anschlussgewinde. AVTB 15 (DN 15, kvs 1,9 m³/h, G 3/4 A), AVTB 20 (DN 20, kvs 3,4 m³/h, G 1 A), AVTB 25 (DN 25, kvs 5,5 m³/h, G 1 1/4 A). Alle Größen sind in drei Temperaturbereichen (0–30, 20–60 und 30–100 °C) sowie in Varianten mit Innen- oder Außengewinde erhältlich.
