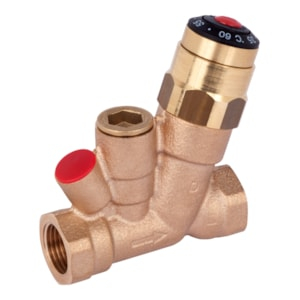

Danfoss MTCV Version A DN 20 ist ein thermostatisches Zirkulationsventil zum thermischen Abgleich von Trinkwarmwasserverteilungen. Es regelt den Durchfluss in der Zirkulationsleitung direktwirkend im Bereich von 35–60 °C, kVS 1,8 m³/h, PN 10. Mehr Informationen
Auf Bestellung
| Anschlussgröße | Rp 3/4" |
| Anschlusstyp | Innengewinde |
| Druck | PN 10 |
| Durchfluss | 1,8 m3/h |
| Nennweite | DN 20 |
| Temperatur | 35...60°C |
| Gewicht | 0.63 kg |
Danfoss MTCV Version A DN 20 ist ein multifunktionales thermostatisches Zirkulationsventil für Trinkwarmwasser-Hausinstallationen (TWW). Es gleicht den Durchfluss in der Zirkulationsleitung selbsttätig ab und hält die eingestellte Temperatur im Bereich von 35–60 °C ohne elektrische Energiezufuhr konstant. Das Gehäuse aus bleiarmer Messinglegierung erfüllt die Anforderungen der europäischen Trinkwasserrichtlinie.
Das Ventil ist zum Abgleich von Zirkulationssystemen für Trinkwarmwasser in Mehrfamilienhäusern, Hotels, Gesundheitseinrichtungen und Schulen bestimmt – also überall dort, wo ein Zirkulationssystem mehrere Steigstränge versorgt. Ohne korrekten Abgleich fließt in einigen Steigsträngen eine übermäßige Wassermenge, während in anderen die Temperatur unter die hygienisch zulässige Grenze sinkt. Das MTCV korrigiert dieses Ungleichgewicht automatisch, ohne elektrischen Antrieb und ohne Eingriff durch das Bedienpersonal.
Die Grundausführung A arbeitet thermostatisch im Bereich von 35–60 °C. Das Thermoelement ist direkt im Ventilkegel angeordnet, und eine spezielle Dichtung schützt es vor direktem Kontakt mit Wasser, wodurch seine Lebensdauer verlängert und die Regelgenauigkeit erhalten wird. Die Version A kann jederzeit im laufenden Betrieb unter Druck um ein thermostatisches Desinfektionsmodul (Version B) erweitert werden, das bei Temperaturen über 65 °C eine thermische Desinfektion als Schutz gegen Legionellen auslöst. Optional kann das Ventil um einen elektronisch geregelten Desinfektionsprozess mit thermoelektrischem Stellantrieb TWA und PT1000-Fühler (Version C) erweitert werden, gesteuert durch den Regler CCR-2, der die Anbindung an ein BMS oder eine übergeordnete Heizungsregelung ermöglicht.
Technische Daten und Werkseinstellung:
Nein. Das MTCV Version A ist ein direkt wirkendes thermostatisches Ventil, das ohne elektrische Energiezufuhr arbeitet. Das Thermoelement im Ventilkegel reagiert auf die Temperatur des durchströmenden Wassers: Steigt die Temperatur über den eingestellten Wert, dehnt es sich aus und reduziert den Durchfluss; sinkt die Temperatur, öffnet das Ventil und erhöht den Durchfluss. Eine elektrische Spannungsversorgung wird nur bei Version C mit thermoelektrischem Stellantrieb TWA und Regler CCR-2 benötigt.
Die Einstellung erfolgt nach dem Abnehmen der Kunststoffkappe (durch Anheben mit einem in die Öffnung im Kopf eingesetzten Schraubendreher) und durch Drehen der Einstellschraube mit einem 2,5-mm-Innensechskantschlüssel. Die Werkseinstellung beträgt 50 °C. Der korrekte Einstellwert liegt um einige Grad höher als die gewünschte Temperatur an der letzten Entnahmestelle des Steigstrangs – dadurch werden die Wärmeverluste in der Zirkulationsleitung zwischen Entnahmestelle und Ventil kompensiert. Wir empfehlen, den eingestellten Wert mit einem Thermometer zu überprüfen.
Ja. Das Gehäuse besteht aus bleiarmer Rg5-Messinglegierung, die die Anforderungen der seit Dezember 2013 geltenden europäischen Trinkwasserrichtlinie erfüllt. Die mit Wasser in Berührung kommenden Teile bestehen aus Rg5-Messing, der Legierung Cuphin CW724R, Edelstahl und EPDM-Dichtungen. Die für das jeweilige Projekt gültige Zertifizierung (zum Beispiel DVGW) prüfen Sie bitte in der aktuellen, vom Hersteller bereitgestellten Produktdokumentation.
Ja. Die Version A kann jederzeit – auch nach längerer Betriebszeit – ohne Außerbetriebnahme des Systems und bei normalem Betriebsdruck um ein thermostatisches Desinfektionsmodul (Version B, Best.-Nr. 003Z2021) ergänzt werden. Nach dessen Montage startet das Ventil bei Temperaturen über 65 °C automatisch die thermische Desinfektion und sperrt den Durchfluss über den Desinfektionsbypass bei Überschreiten von 75 °C, wodurch die Installation vor Korrosion und Verbrühungsgefahr geschützt wird. Für eine vollständig elektronisch geregelte Desinfektion mit Temperaturüberwachung und Anbindung an ein BMS ist die Version C mit TWA-Antrieb und CCR-2-Regler vorgesehen.
Für DN 20 sind Verschraubungen mit absperrendem Kugelhahn G 3/4" × Rp 3/4" (Best.-Nr. 003Z1028) sowie Lötverschraubungen für Cu 22 mm (003Z1039) oder Cu 28 mm (003Z1040) erhältlich. Optional kann ein Thermometer mit Adapter (003Z1023) zur laufenden Temperaturüberwachung vor Ort ergänzt werden. Für die Montage werden ein 5-mm-Innensechskantschlüssel (Verschraubung mit Kugelhahn) und ein 2,5-mm-Innensechskantschlüssel (Temperatureinstellung am Ventil) benötigt.
