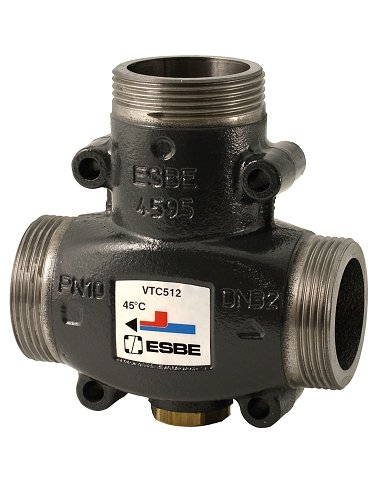

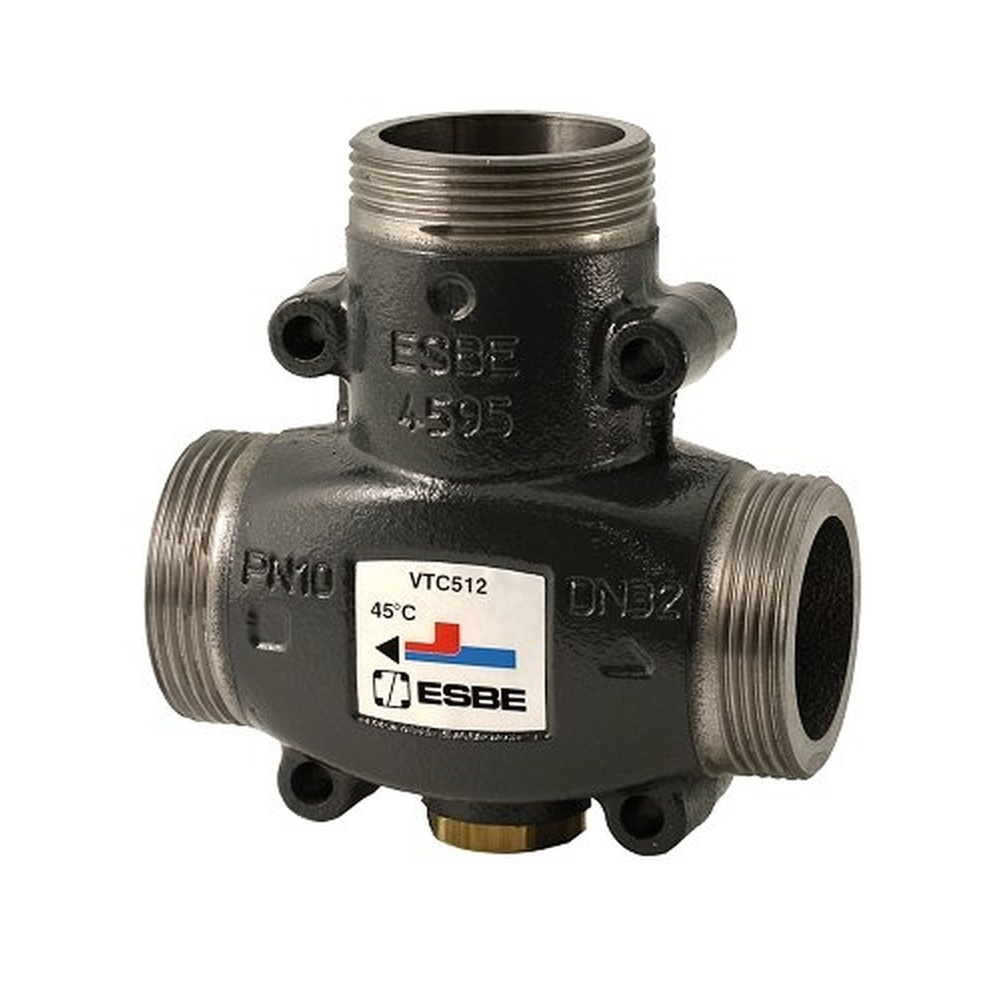

Das thermostatische Füllventil VTC500 wird zum Befüllen von Pufferspeichern und insbesondere zum Schutz des Kessels vor Niedertemperaturkorrosion bis zu einer Leistung von 150 kW eingesetzt. Die konstante Aufrechterhaltung einer höheren Rücklauftemperatur bedeutet eine höhere Effizienz des Kessels, eine Minimierung der Versottung und eine maximale Verlängerung der Lebensdauer des Kessels. Das thermostatische Füllventil sollte am Rücklauf zum Kessel oder gegebenenfalls zum Befüllen von Pufferspeichern installiert werden.

Anwendung

• Heizung

Der Glykolgehalt im Medium beträgt max. 50%. Bei Verwendung einer Glykolkonzentration im Bereich von 30-50% kommt es zu einer Durchflussreduzierung von ca. 30-40% und auch zu einer Änderung der Wärmeleitfähigkeit.

Funktion des Ventils

Das thermostatische Ventil kann als Verteil- oder Mischventil verwendet werden. Das Ventil enthält eine thermostatische Patrone, die den Eingang A bei einer Temperatur des gemischten Wassers am Ausgang AB eines bestimmten °C öffnet. Wenn die Temperatur am Eingang A die Nennöffnungstemperatur um 10 °C überschreitet, wird der Eingang B vollständig geschlossen. Es wird empfohlen, in der Anwendung Kugelabsperrventile zu verwenden, um einen eventuellen Service zu erleichtern.

Service und Wartung

Das thermostatische Füllventil VTC 500 erfordert unter normalen Bedingungen keine spezielle Wartung. Für alle Hauptteile des Ventils sind Ersatzteile verfügbar. Der Austausch eines Teils kann ohne Ausbau des Ventils aus der Anwendung durchgeführt werden. Die thermostatische Patrone kann problemlos gegen eine Patrone mit einer anderen Öffnungstemperatur ausgetauscht werden.

Eigenschaften

• Medientemperatur: 0…110 °C
• Leckage A - AB: max 1% Kvs
• Leckage B - AB: max 3% Kvs
• Max. Differenzdruck beim Mischen 1 bar / beim Verteilen 0,3 bar
