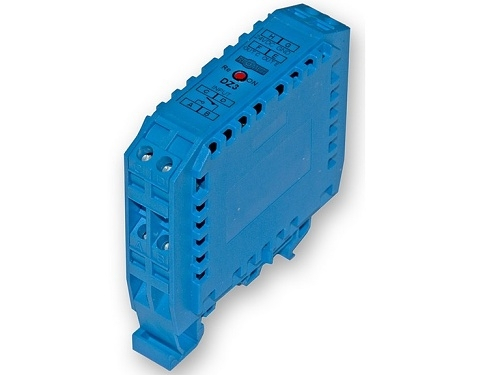

Überflutungssensor Regmet DZ1 ist zur Signalisierung von Störzuständen (z.B. Wasseraustritt) in Wärmetauscherstationen, Heizräumen und ähnlichen Anlagen vorgesehen. Der Überflutungssensor wird mit einer Gleichspannung von 12-30VDC betrieben und enthält Ausgangsklemmen vom Typ Open-Emitter. Die Signalisierung kann somit an den positiven oder negativen Pol der Versorgungsspannung geschaltet werden. Der Überflutungssensor ist für die Montage auf einer DIN-Schiene vorgesehen. Geeignete Sonden sind DS SONDEN.

Funktion

Nach dem Anschluss der Sonde an den Eingang des Sensors und dem Verbinden der Elektroden der Sonde leuchtet die rote LED an der Vorderseite des Sensors auf und die Ausgänge werden aktiviert oder deaktiviert. Der Zustand der Ausgänge (Aktivierung / Deaktivierung) wird durch Umschalten des Jumpers in die Position A oder B bestimmt. Die Einstell-Jumper sind zugänglich, nachdem die rechte Seitenabdeckung entfernt wurde.

Technische Daten:

• Ausgang OUT C, OUT E
• Versorgungsspannung 12 - 30 VDC
• Widerstand der erfassten Flüssigkeit max. 100kΩ
• Überflutungsanzeige: rote LED
• max. Schaltleistung des Relais 2000VA / 192W
• Schutzart IP 20
