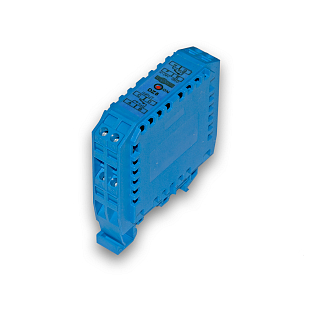

Überflutungssensoren DZ5 für die DIN-Schiene sind zur Erkennung von Wasseraustritt in Umgebungen wie Wärmetauscherstationen oder Heizräumen konzipiert. Diese Leitfähigkeitssensoren werden über ein zweiadriges Kabel mit einer empfohlenen maximalen Länge von 5 Metern an Sonden, beispielsweise vom Typ DS, angeschlossen. Das Gerät verfügt über zwei Relaisausgänge, die auf die Verbindung der Sondenelektroden mit einem leitfähigen Medium reagieren und so eine Überflutung signalisieren. Im Falle einer Überflutung leuchtet eine rote LED am Gerät auf. Der Sensor ist für die direkte Montage auf einer DIN-Schiene vorgesehen und wird mit einer Spannung von 24 VDC oder 24 VAC betrieben.

Technische Daten

• Zwei Relaisausgänge mit unterschiedlichen Schaltmodi je nach Überflutungszustand.
• Versorgungsspannung 24VDC/24VAC mit einer maximalen Leistungsaufnahme von 6VA.
• Überflutungssignalisierung durch eine rote LED.
• Zeitverzögerung von ca. 1s zwischen der Aktivierung der Sonde und der Aktivierung der Ausgänge zur Vermeidung von Fehlalarmen.
• Montage auf DIN-Schiene für einfache Installation.
• Galvanische Trennung der Relaisausgänge von den anderen Teilen des Geräts.
• Betriebs- und Lagertemperatur -20 bis 60°C, Schutzart IP20.

Hinweis: Das Gerät ist nicht für die dauerhafte Pegelmessung oder zur Regelung der Pegelhöhe vorgesehen, sondern zur Signalisierung von Störzuständen bei Überflutung des Raumes.
