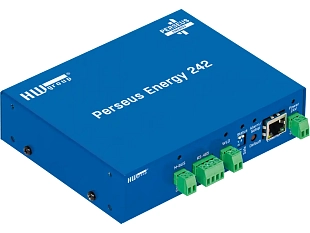

Perseus Energy 242 ist eine Monitoring-Einheit im Metallgehäuse für die Fernüberwachung von Energieverbräuchen und Umgebungsbedingungen. Über die Bussysteme M-Bus Master, RS-485 (Modbus/RTU) und 1-Wire lassen sich Zähler sowie physische Sensoren (Temperatur, Feuchte, Spannung, Strom, CO2), Detektoren und ein Kabel zur Erkennung von Wasseraustritt anschließen. Die Daten von bis zu 100 Zählern werden ausgewertet, gespeichert und an ein entferntes Portal gesendet.

Wo Sie Perseus Energy 242 einsetzen können

Die Einheit ist für die Energieüberwachung und das Umgebungsmonitoring in Anlagen jeder Größe ausgelegt. Typischerweise wird sie in Mehrfamilienhäusern, Wohnungsgenossenschaften und Eigentümergemeinschaften für die Fernauslesung von Wasserzählern und Wärmezählern eingesetzt, in Unternehmen und Produktionshallen zur Überwachung des Energieverbrauchs und von Maschinen sowie in Übergabestationen, Rechenzentren und Technikräumen. Dank des bis zu 1000 m langen RS-485-Busses deckt sie auch weitläufige Hallen und Gebäude ab.

Perseus Energy 242 in einer Installation zur Energieüberwachung eines Mehrfamilienhauses

Klemmenleiste und Ports des Perseus Energy 242 für M-Bus, RS-485 und 1-Wire

Datenerfassung aus mehreren Bustypen

Perseus Energy 242 arbeitet als Datenkonzentrator. Gleichzeitig liest er Zähler über M-Bus Master (Stromzähler, Wärmezähler, Wasserzähler und Gaszähler), Geräte an RS-485 (Modbus/RTU) sowie 1-Wire- / 1-Wire-UNI-Sensoren aus, die über vier RJ11-Ports angeschlossen sind. Insgesamt unterstützt das Gerät bis zu 100 Zähler und 1000 Werte. Auch Geräte von Drittanbietern lassen sich über SNMP, Modbus/TCP oder MQTT anbinden, sodass alle Daten an einem Punkt gebündelt werden. Darüber hinaus kann die Einheit die meisten Geräte von COMET System auslesen.

Konfigurationssoftware hier herunterladen.

Weboberfläche und Anbindung an die Cloud

Die Einheit verfügt über einen integrierten Webserver, sodass Sie sie konfigurieren und die Messdaten direkt im Browser anzeigen können, ohne zusätzliche Software zu installieren. Für die Fernüberwachung, Messhistorie, Diagramme und Alarme binden Sie sie an ein Portal auf Basis der SensDesk-Technologie an – in Tschechien und der Slowakei an den Dienst HWPortal.cz. Die Weboberfläche der Einheit können Sie in der Online-Demo der Perseus-Einheit ansehen.

Weboberfläche der Einheit Perseus Energy 242 im Browser

Wasseraustrittserkennung, Relaisausgang und automatische Aktionen

Die Einheit verfügt über einen WLD-Zoneneingang für ein Detektionskabel zur Überwachung von Wasseraustritt sowie über einen Relaisausgang. Das Relais kann manuell über die Oberfläche oder automatisch abhängig vom Wert eines angeschlossenen Sensors geschaltet werden – beispielsweise zum Einschalten von Klimaanlage, Lüftung oder Signalisierung. Die Logik verarbeitet das Gerät selbstständig dank lokaler Bedingungen, Umrechnungen, LUA-Skripten und Aktionsplaner, sodass es auch ohne übergeordnetes System reagiert. Die gemessenen Werte werden im internen Speicher mit 32 MB aufgezeichnet (ca. 800.000 Datensätze).

Wichtige technische Parameter:

Ethernet: RJ45 (10/100BASE-T), integrierter Webserver
M-Bus: M-Bus Master (EN 13757-2, EN 13757-3), Gesamtlänge bis 1200 m
RS-485: Modbus/RTU, Klemmenleiste, Gesamtlänge bis 1000 m
1-Wire: 4× RJ11-Port (1-Wire / 1-Wire UNI), max. 60 m pro Port
Eingänge: 2× DI (potenzialfreier Kontakt, S0-Impulszähler), 1× WLD-Zone zur Erkennung von Wasseraustritt
Ausgang: 1× Relaisausgang, Belastbarkeit 50 V / 1000 mA
Kapazität: bis zu 100 Zähler und 1000 Werte
Datenlogger: 32 MB, ca. 800.000 Datensätze

Protokolle: HTTP, HTTPS, SNMP v1 + v3, SNMP Trap, MQTT, Modbus/TCP, BACnet, XML, HWg-Push, SNTP, SMTP, SMTP TLS, DHCP, IPv6
Offene API: SNMP, XML, Modbus/TCP, MQTT, BACnet
Sicherheit: RADIUS (IEEE 802.1X), Administrator- und Benutzerkonten, HTTPS mit eigenem Zertifikat
Versorgungsspannung: 24 V
Betriebstemperatur: -30 bis +85 °C, Feuchte 5–95 % RH
Konstruktion: Stahlgehäuse 140 × 111 × 35 mm, Schutzart IP40, IK08
Montage: an der Wand, auf DIN-Schiene oder im Rack
Einsatzbereich: nur Innenbereich, bis zu einer Höhe von 4000 m über dem Meeresspiegel

Häufige Fragen

Welche Zähler und Sensoren können an Perseus Energy 242 angeschlossen werden?

Über M-Bus Master lassen sich Stromzähler, Wärmezähler, Wasserzähler und Gaszähler mit M-Bus-Schnittstelle anschließen. An RS-485 können Geräte mit Modbus/RTU-Protokoll angeschlossen werden – originale Sensoren von HW group ebenso wie allgemeine Geräte von Drittanbietern. An die vier RJ11-Ports lassen sich 1-Wire- / 1-Wire-UNI-Sensoren anschließen (Temperatur, Feuchte, Spannung, Strom, Stromschleife 4–20 mA und weitere). Auch die meisten Geräte von COMET System können ausgelesen werden.

Funktioniert die Einheit auch ohne Cloud oder benötige ich ein Portal?

Die Einheit verfügt über einen eigenen Webserver, sodass Sie sie konfigurieren und die Daten lokal im Browser überwachen können. Für den Fernzugriff, eine langfristige Historie, Diagramme und den Versand von Alarmen binden Sie sie an ein Portal auf Basis der SensDesk-Technologie an (in Tschechien und in der Slowakei an den Dienst HWPortal.cz). Das Portal ist also optional und für den Grundbetrieb nicht erforderlich.

Welche Versorgungsspannung benötigt Perseus Energy 242?

Die Einheit wird ausschließlich mit 24 V über die Klemmenleiste versorgt. Ein 24-V-Netzteil ist nicht im Lieferumfang der Einheit enthalten und wird entsprechend der Anzahl der angeschlossenen Geräte ausgewählt.

Wie weit entfernt dürfen die angeschlossenen Zähler und Sensoren sein?

Der M-Bus unterstützt eine Gesamtlänge von bis zu 1200 m, RS-485 (Modbus/RTU) bis zu 1000 m. 1-Wire-Sensoren an den RJ11-Ports können bis zu 60 m pro Port entfernt sein, und das WLD-Detektionskabel bis zu 185 m einschließlich Verlängerungskabeln.

Wofür dienen der WLD-Eingang und der Relaisausgang?

Der WLD-Eingang dient zum Anschluss eines Detektionskabels, das Wasseraustritt oder das Austreten anderer Flüssigkeiten überwacht und den Status meldet (in Ordnung, überflutet, Kabel getrennt). Der Relaisausgang kann dann manuell über die Oberfläche oder automatisch abhängig vom Sensorwert geschaltet werden – beispielsweise zum Einschalten von Lüftung, Klimaanlage oder Signalisierung.
