Das universelle Impulsleitungsset Danfoss AFP ermöglicht den zuverlässigen Anschluss von Differenzdrucksensoren an das Rohrleitungssystem. Das Set ist als komplettes Zubehör konzipiert und mit Reglern und Ventilen der AFP-Baureihe von Danfoss kompatibel. Mehr Informationen
Auf Bestellung
| Anschluss | G 1/4" |
| Gewicht | 0.57 kg |
Das universelle Impulsleitungsset Danfoss AFP (003G1391) ist ein komplettes Zubehörset für den hydraulischen Anschluss von Differenzdrucksensoren an Danfoss-Regler der Baureihen AFP, AFQ und PCV. Es gewährleistet die präzise Übertragung des Drucksignals, die für die einwandfreie Funktion der Durchflussregelung in Heizungsanlagen erforderlich ist.
Das Set kommt überall dort zum Einsatz, wo ein Differenzdruckregler zuverlässig mit den Messstellen an der Rohrleitung verbunden werden muss. Typische Anwendungen sind Fernwärmesysteme, Wohn- und Verwaltungsgebäude sowie Industrieobjekte. Es eignet sich sowohl für die Neuinstallation eines AFP/AFQ-Reglers als auch für den Austausch einer beschädigten oder verschlissenen Impulsleitung an einer bestehenden Anlage.
Inhalt und Parameter des Sets:
Das Set 003G1391 ist für Danfoss-Regler der Baureihen AFP, AFP-9, AFPA, AFPB, AFQ, AFPQ, AFPQ4, AFQM und PCV vorgesehen – also sowohl für Differenzdruckregler als auch für Durchfluss- und Druckregler im Nennweitenbereich DN 15–250.

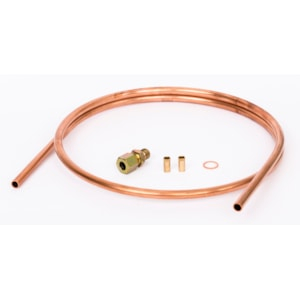

Das Set enthält ein Kupferrohr Ø10 × 1 × 1500 mm (DIN 1754), eine Klemmringverschraubung zum Anschluss der Impulsleitung an die Entnahmestelle an der Rohrleitung (Gewinde G 1/4") sowie zwei Anschlussstücke für den Anschluss an den Regler. Alles für die Montage Erforderliche ist im Lieferumfang enthalten – zusätzliches Verbindungsmaterial muss nicht separat beschafft werden.
Ja. Danfoss nennt als Alternativen Edelstahl Ø10 × 0,8 mm (DIN 17458 oder DIN 2391) oder Stahlrohr Ø10 × 1 mm (DIN 2391). Der Rohrdurchmesser muss immer Ø10 mm betragen, damit die Klemmringverschraubungen korrekt abdichten. Wenn die Länge von 1500 mm nicht ausreicht, muss das Rohr durch ein passendes Material in individueller Länge ersetzt werden.
In der Danfoss-Montageanleitung ist ein Anzugsdrehmoment von max. 35 Nm für die Klemmringverschraubung an der Entnahmestelle der Rohrleitung und 50 Nm für die Anschlussstücke auf der Reglerseite angegeben. Der genaue Montageablauf ist in der beigefügten grafischen Montageanleitung (EN) dargestellt, die auf der Produktseite zum Download verfügbar ist.
