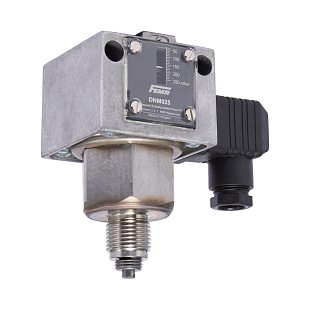

Beide Modelle haben denselben Einstellbereich von 4–25 bar, unterscheiden sich jedoch in der Schaltdifferenz. Beim DCM25 ist die Differenz vom Hersteller fest vorgegeben (0,3–1,1 bar, nicht einstellbar). Beim DCMV25 ist die Differenz im Bereich von 1,3–6,0 bar mit einem Schraubendreher direkt von außen ohne Demontage des Geräts einstellbar. Der DCMV25 ist daher überall dort die richtige Wahl, wo Sie die Schalthäufigkeit steuern oder die Hysterese genauer definieren müssen – z. B. bei der Steuerung eines Kompressors oder einer Pumpe.

Der Schalter wird entweder direkt über ein Außengewinde G 1/2" an die Leitung angeschlossen (Manometeranschluss nach DIN 16 288) oder alternativ über ein Innengewinde G 1/4" nach ISO 228-1. Er kann außerdem mit zwei Schrauben mit 4 mm Durchmesser auf einer ebenen Fläche befestigt werden. Die empfohlene Einbaulage ist vertikal oder horizontal. Der elektrische Anschluss hängt von der Geräteausführung ab – das Modell mit der Endung „…200“ verfügt über einen Steckverbinderanschluss (DIN EN 175301 Form A), die Version „…300“ über einen Klemmenanschluss.

Der Schaltdruck wird über eine Einstellspindel eingestellt (der eingestellte Wert wird auf der Skala angezeigt). Vor der Einstellung muss der Sicherungsstift oberhalb der Skala um höchstens 2 Umdrehungen gelöst und nach der Einstellung wieder festgezogen werden. Für die präzise Einstellung der Schaltpunkte ist ein Referenzmanometer erforderlich. Die Differenz wird über eine innere Einstellschraube innerhalb der Spindel eingestellt – eine Umdrehung verändert die Differenz um etwa ein Viertel des Gesamtbereichs. Achtung: Der DCMV25 ist für fallenden Druck kalibriert, d. h. der eingestellte Wert auf der Skala entspricht dem Schaltpunkt bei fallendem Druck. Der Ausschaltpunkt liegt um die Differenz höher.

Ja, die gesamte Baureihe DCM/DNM ist nach IEC 61508-2 bis SIL 2 zertifiziert. Das bedeutet, dass diese Schalter als Bestandteil sicherheitsgerichteter Systeme (SIS) im Maschinenbau und in industriellen Anlagen eingesetzt werden können. Für Anwendungen in explosionsgefährdeten Bereichen muss die Variante Ex-DCM gewählt werden – der Standard-DCMV25 ist nicht für ATEX-Umgebungen vorgesehen.

Bei sinusförmigem Druckverlauf und Raumtemperatur erreicht der Sensor eine Lebensdauer von 10 × 10⁶ Schaltzyklen. Der Mikroschalter ist für 100.000 Zyklen bei Nennstrom 8 A / 250 VAC ausgelegt – eine Reduzierung der Kontaktbelastung verlängert die Lebensdauer deutlich. Die maximale Medientemperatur am Sensor beträgt 70 °C (kurzzeitig 85 °C). Für höhere Medientemperaturen muss ein Siphon oder eine andere Maßnahme verwendet werden, damit die Temperatur am Sensor den zulässigen Grenzwert nicht überschreitet.
