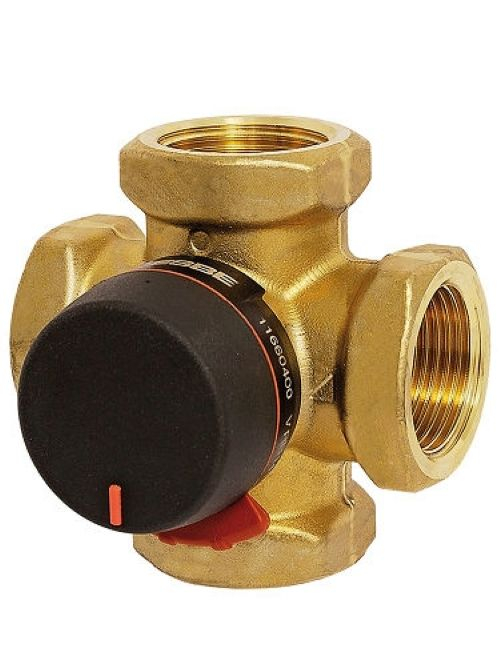

Der bivalente Mischventil ESBE Serie VRB 141 ist aus DZR-Messing gefertigt, das gegen Zinkauslaugung geschützt ist. Der Ventil wird für Anwendungen mit zwei unabhängig arbeitenden Wärmequellen verwendet, die seriell oder parallel angeschlossen sind. Das Ventil ist mit einem Handrad mit Skala ausgestattet, das zusätzlich mit Endanschlägen versehen ist. Der Aktionsradius des Ventils beträgt max. 90 °C. Die unter dem Einstellknopf angebrachte Skala kann je nach Orientierung des Ventils in der Anwendung beliebig entlang der Drehbahn des Mischventilherzens positioniert werden.

Anwendungsbeispiele

• Heizung
• Kühlung
• Fußbodenheizung
• Solarsysteme
• Pufferspeicher mit Anforderung an zwei Ausgänge

Installationsbeispiel

Funktion

Das Ventil VRB 140 hat zwei Eingänge von Wärmequellen. Diese können seriell oder parallel angeschlossen werden. Die wirtschaftlichere Energiequelle kann an Eingang 1 und die Reservequelle an Eingang 2 angeschlossen werden. Wenn kein Wärmebedarf besteht, sind beide Eingänge geschlossen. Bei Wärmebedarf öffnet sich zunächst Eingang 1, bis er vollständig geöffnet ist. Bei größerem Wärmebedarf beginnt sich auch der Eingang von Quelle 2 allmählich zu öffnen, während Eingang 1 geschlossen wird. Die Endphase ist, dass Eingang 1 vollständig geschlossen und Eingang 2 vollständig geöffnet ist. Die Funktion ist im Prinzip ähnlich wie bei einem Dreiwegeventil, jedoch mit dem Unterschied von zwei Eingängen im Vergleich zu einem.

Service und Wartung

Alle Hauptteile können ausgetauscht oder neu abgedichtet werden - es steht ein Dichtungssatz oder ein komplettes Renovierungskit zur Verfügung. In den meisten Fällen ist es bei der Wartung nicht notwendig, das Ventil aus der Anwendung auszubauen.
