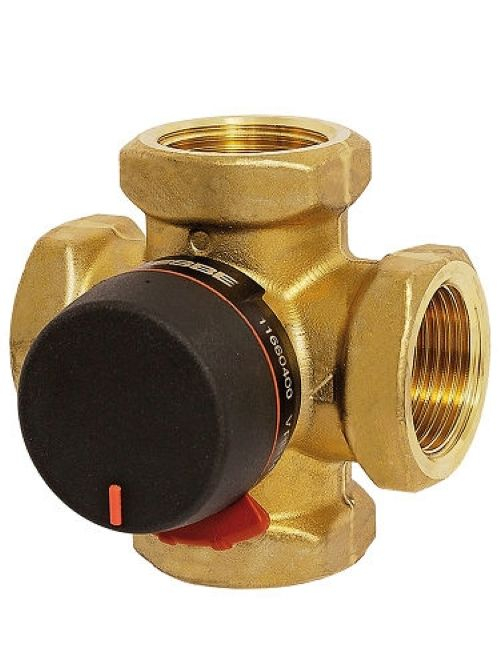

Das bivalente Mischventil ESBE Serie VRB 141 ist aus DZR-Messing mit Schutz gegen Zinkauslaugung gefertigt. Das Ventil ist für Anwendungen mit zwei unabhängigen Wärmequellen vorgesehen, die in Reihe oder parallel geschaltet sind. Das Ventil ist mit einem einstellbaren Handrad mit Skala ausgestattet, das zusätzlich über Endanschläge verfügt. Der Stellbereich des Ventils beträgt max. 90 °. Die unter dem Einstellknopf angebrachte Skala kann je nach Ausrichtung des Ventils in der Anwendung beliebig entlang des Drehwegs des Mischventilkükens positioniert werden.

Anwendungsbeispiele

• Heizung
• Kühlung
• Fußbodenheizung
• Solaranlagen
• Pufferspeicher mit Anforderung an zwei Ausgänge

Installationsbeispiel

Funktion

Das Ventil VRB 141 verfügt über zwei Eingänge von den Wärmequellen. Diese können in Reihe oder parallel geschaltet sein. Die wirtschaftlichere Energiequelle kann an Eingang 1 und die Reservequelle an Eingang 2 angeschlossen werden. Wenn kein Wärmebedarf besteht, sind beide Eingänge geschlossen. Bei Wärmebedarf öffnet sich zunächst Eingang 1, bis er vollständig geöffnet ist. Bei höherem Wärmebedarf beginnt sich auch der Eingang von Quelle 2 stufenlos zu öffnen, während sich Eingang 1 gleichzeitig schließt. In der Endphase ist Eingang 1 vollständig geschlossen und Eingang 2 vollständig geöffnet. Die Funktion ist grundsätzlich ähnlich wie bei einem Dreiwegeventil, jedoch mit dem Unterschied von zwei Eingängen anstelle von einem.

Service und Wartung

Alle Hauptteile können ausgetauscht oder neu abgedichtet werden – es ist ein Dichtungssatz oder ein komplettes Renovierungssatz erhältlich. In den meisten Fällen muss das Ventil bei Servicearbeiten nicht aus der Anwendung ausgebaut werden.
