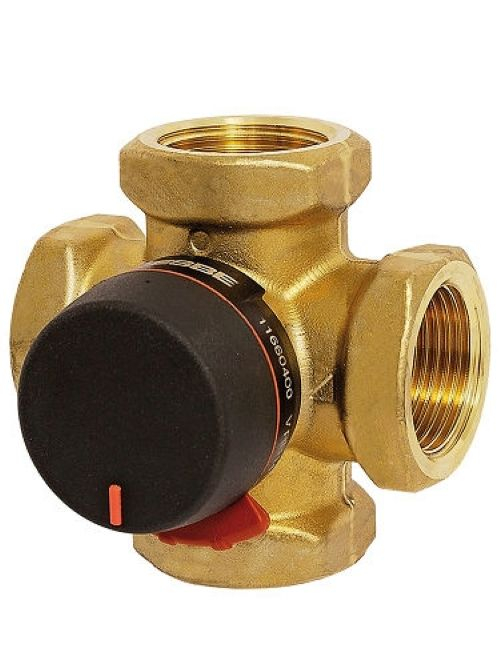

Der bivalente Mischventil ESBE Serie VRB 141 ist aus DZR-Messing gefertigt, das gegen Zinkauslaugung geschützt ist. Der Ventil wird für Anwendungen mit zwei unabhängig arbeitenden Wärmequellen verwendet, die seriell oder parallel angeschlossen sind. Der Ventil ist mit einem Handrad mit Skala ausgestattet, das zusätzlich mit Endanschlägen versehen ist. Der Aktionsradius des Ventils beträgt max. 90 °C. Die unter dem Einstellknopf angebrachte Skala kann je nach Orientierung des Ventils in der Anwendung beliebig entlang der Drehbahn des Mischventilherzens platziert werden.

Anwendungsbeispiele

• Heizung
• Kühlung
• Fußbodenheizung
• Solarsysteme
• Speichertanks mit Bedarf an zwei Ausgängen

Installationsbeispiel

Funktion

Das Ventil VRB 141 hat zwei Eingänge von Wärmequellen. Diese können seriell oder parallel angeschlossen werden. Eine wirtschaftlichere Energiequelle kann an Eingang 1 und eine Reservequelle an Eingang 2 angeschlossen werden. Wenn kein Wärmebedarf besteht, sind beide Eingänge geschlossen. Bei Wärmebedarf öffnet sich zuerst Eingang 1, bis er vollständig geöffnet ist. Bei größerem Wärmebedarf beginnt auch der Eingang von Quelle 2 sich stufenweise zu öffnen, während Eingang 1 gleichzeitig geschlossen wird. Die Endphase ist, dass Eingang 1 vollständig geschlossen und Eingang 2 vollständig geöffnet ist. Die Funktion ist im Prinzip ähnlich wie bei einem Dreiwegeventil, jedoch mit dem Unterschied von zwei Eingängen anstelle von einem.

Service und Wartung

Alle Hauptteile können ausgetauscht oder neu abgedichtet werden - ein Dichtungssatz oder ein komplettes Renovierungsset ist verfügbar. In den meisten Fällen ist es bei der Wartung nicht notwendig, das Ventil aus der Anwendung auszubauen.
