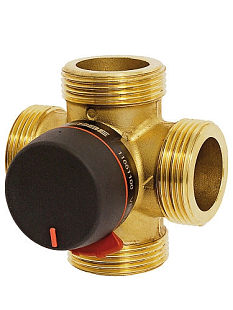

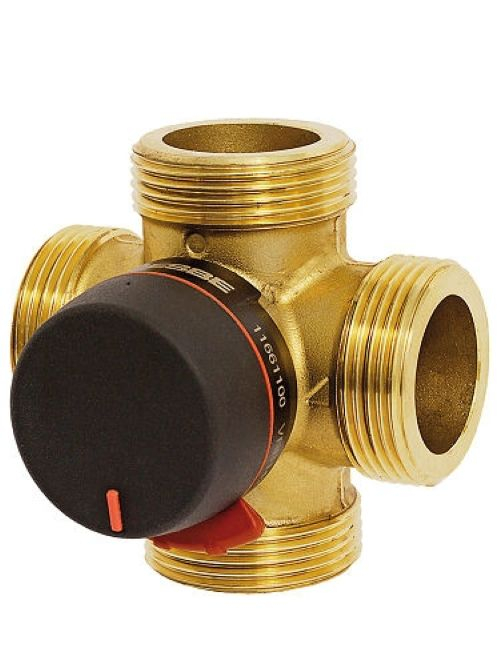

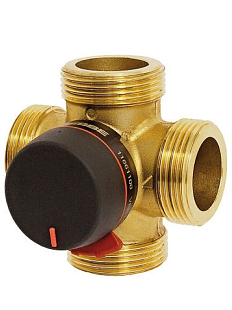

Der bivalente Mischventil ESBE Serie VRB 142 ist aus DZR-Messing gefertigt, das gegen Zinkauslaugung geschützt ist. Der Ventil wird für Anwendungen mit zwei unabhängigen Wärmequellen verwendet, die seriell oder parallel angeschlossen sind. Das Ventil ist mit einem einstellbaren Handrad mit Skala ausgestattet, das zusätzlich mit Endanschlägen versehen ist. Der Aktionsradius des Ventils beträgt max. 90 °C. Die unter dem Einstellknopf angebrachte Skala kann je nach Ausrichtung des Ventils in der Anwendung beliebig entlang der Drehbahn des Mischventilherzens positioniert werden.

Anwendungsbeispiele

• Heizung
• Kühlung
• Fußbodenheizung
• Solarsysteme
• Pufferspeicher mit Anforderung für zwei Ausgänge

Installationsbeispiel

Funktion

Das Ventil VRB 142 hat zwei Eingänge von Wärmequellen. Diese können seriell oder parallel angeschlossen werden. Eine wirtschaftlichere Energiequelle kann an Eingang 1 und eine Backup-Quelle an Eingang 2 angeschlossen werden. Wenn kein Wärmebedarf besteht, sind beide Eingänge geschlossen. Bei Wärmebedarf öffnet sich zuerst Eingang 1, bis er vollständig geöffnet ist. Bei größerem Wärmebedarf beginnt sich auch der Eingang von Quelle 2 allmählich zu öffnen, während Eingang 1 gleichzeitig geschlossen wird. Die Endphase ist, dass Eingang 1 vollständig geschlossen und Eingang 2 vollständig geöffnet ist. Die Funktion ist im Prinzip ähnlich wie bei einem Dreiwegeventil, jedoch mit dem Unterschied von zwei Eingängen im Vergleich zu einem.

Service und Wartung

Alle Hauptteile können ausgetauscht oder neu abgedichtet werden - es steht ein Dichtungssatz oder ein komplettes Renovierungskit zur Verfügung. In den meisten Fällen ist es nicht notwendig, das Ventil bei der Wartung aus der Anwendung auszubauen.
