Vierwege-Mischventil ESBE 4F 100 für Heiz- und Kühlkreise, Flanschanschluss PN6. Die doppelte Mischfunktion erhöht die Rücklauftemperatur zum Kessel im Vergleich zu einer Dreiwegearmatur. DN 100, Kvs 225 m³/h. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 100 |
| Anschlusstyp | Flansch |
| Druck | PN 6 |
| Durchfluss | 225 m3/h |
| Temperatur | -15...110 °C |
| Gewicht | 24.38 kg |

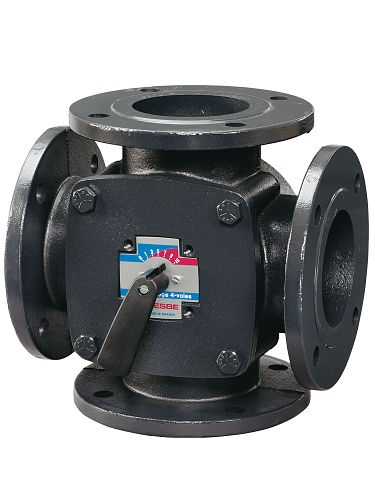

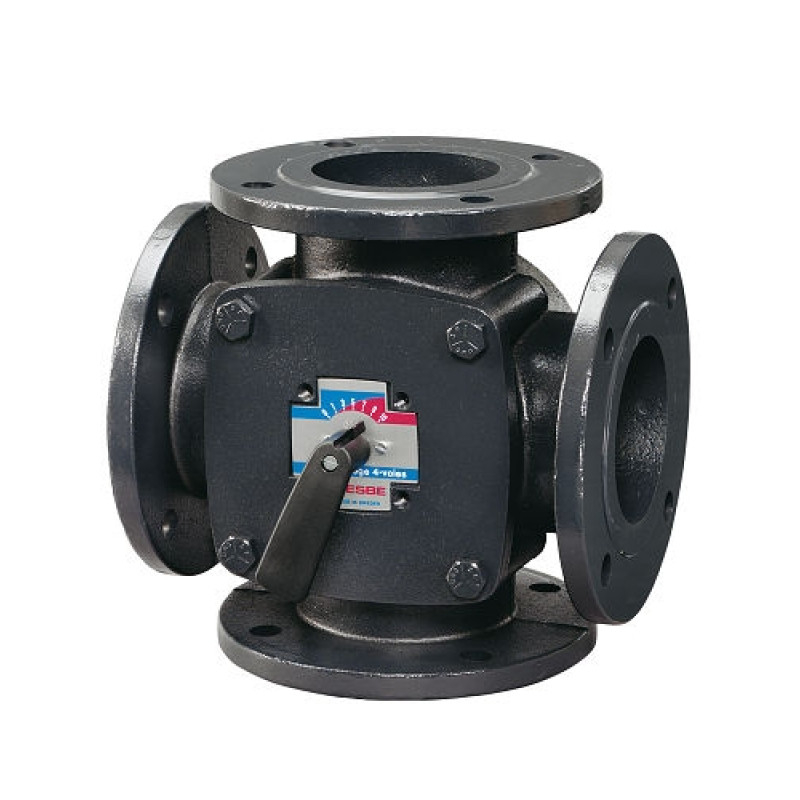

ESBE 4F 100 ist ein vierwegiges rotierendes Mischventil aus Grauguss mit Flanschanschluss DN 100, bestimmt für Heiz- und Kühlkreise. Dank der doppelten Mischfunktion mischt es einen Teil des warmen Wassers aus dem Kessel dem Rücklaufwasser aus dem Heizkörperkreis bei und erhöht so die Temperatur des Wassers, das zurück in den Kessel strömt.
Das Ventil wird in Heizungsanlagen mit Heizkörpern sowie Fußbodenheizung eingesetzt, bei denen der Kessel vor zu kaltem Rücklaufwasser geschützt werden muss. Es eignet sich auch für Kühlanwendungen. Die Betätigung kann manuell über einen Aluminiumhebel oder motorisch über einen Stellantrieb erfolgen – geeignet sind ESBE Antriebe der Serie ARC300 oder der Serie 90 sowie die ESBE Regler CRA120 und CRC120.
Das Ventilgehäuse besteht aus Grauguss EN-JL 1030, das Ventilinnenteil aus Messing CW 614N und Edelstahl, der Bedienknopf aus Messing CW 602N. Die Wellendichtung besteht aus EPDM-O-Ringen. Das Ventil ist für Heizungswasser gemäß VDI2035, Wasser-Glykol-Gemische bis 50 % und Wasser-Ethanol-Gemische bis 28 % bestimmt.
Technische Daten (ESBE 4F 100):
Geeignet sind ESBE Stellantriebe der Serie ARC300 (30 Nm) oder der Serie 90 (15 Nm) sowie die ESBE Regler CRA120 und CRC120. Für DN 100 ist von den genannten Antrieben nur die Serie ARC300 kompatibel, da die geringeren Drehmomente (6 Nm und 15 Nm) diese Größe bei vollem Durchfluss nicht abdecken.
Ja, das Ventil ist standardmäßig mit einem Aluminiumhebel für eine einfache manuelle Betätigung ausgestattet. Der Stellantrieb ist eine optionale Ergänzung zur Motorisierung.
Alle Hauptteile des Ventils sind austauschbar. Die Wellendichtung besteht aus 2 EPDM-O-Ringen; einer kann ohne Entleerung der Anlage ausgetauscht werden, der zweite erfordert eine Entleerung. Vor jedem Austausch muss die Anlage drucklos gemacht werden.
Das Ventil ist für Heizungswasser gemäß VDI2035 sowie für Wasser-Glykol-Gemische bis 50 % und Wasser-Ethanol-Gemische bis 28 % bestimmt.
Ja, alle Standard-Installationsbeispiele können spiegelverkehrt ausgeführt werden. Die Skala zur Anzeige der Stellung des Ventilinnenteils ist beidseitig bedruckt und kann je nach tatsächlicher Einbaulage des Ventils in der Anlage beliebig gedreht werden.
