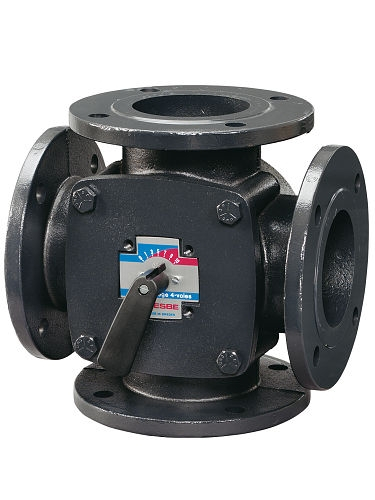

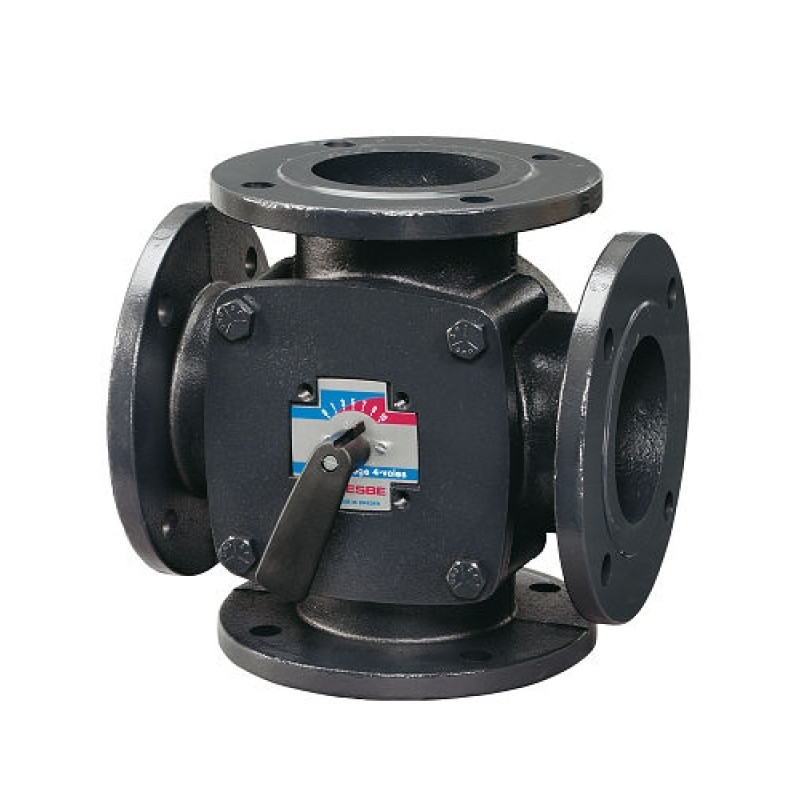

Vierwege-Mischventil ESBE 4F 40, Flansch PN6, für doppelte Mischung in Heizungs- und Kühlanlagen. Gehäuse aus Gusseisen, DN40, Kvs 44, max. Temperatur 110 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 40 |
| Anschlusstyp | Flansch |
| Druck | PN 6 |
| Durchfluss | 44 m3/h |
| Temperatur | -15...110 °C |
| Gewicht | 8.25 kg |
ESBE 4F 40 ist ein Vierwege-Mischventil mit Flanschanschluss PN6, das für die doppelte Mischung in Heiz- und Kühlsystemen ausgelegt ist. Der Regelbereich Kv/Kv min = 100 gewährleistet eine stufenlose Regelung der Vorlauftemperatur, das Ventilgehäuse besteht aus Gusseisen für eine lange Lebensdauer.
Das Ventil 4F 40 wird in Heizungs- und Kühlsystemen eingesetzt, in denen zwei Kreisläufe gleichzeitig gemischt werden müssen (sogenannte doppelte Mischung) – typischerweise in größeren Heizungsanlagen mit mehreren Heizkreisen mit unterschiedlichen Temperaturen oder in kombinierten Heiz- und Kühlverteilungen. Dank des Flanschanschlusses EN 1092-2 eignet es sich für Installationen ab DN40, bei denen üblicherweise Flanschleitungen anstelle von Gewindeverbindungen verwendet werden. Das Ventil wird mit ESBE-Stellantrieben und Reglern kombiniert, die die automatische Steuerung des Mischverhältnisses entsprechend den Anforderungen der Anlage sicherstellen.
Technische Parameter:
Das Ventil ist für Heizungswasser gemäß der Norm VDI 2035 sowie für Wasser-Glykol-Gemische (max. 50 %) oder Wasser-Ethanol-Gemische (max. 28 %) ausgelegt.
Das Ventilgehäuse besteht aus Gusseisen EN-JL 1030, der Schieber aus Messing CW 614N und nichtrostendem Stahl, die Buchse aus entzinkungsbeständigem Messing DZR CW 602N und die O-Ringe aus EPDM.
Ja, das Ventil ist für die Kombination mit ESBE-Stellantrieben und Reglern ausgelegt, unter anderem mit der Serie 90 oder mit den Reglern CRA120 und CRC120.
Das Ventil erfüllt die Druckgeräterichtlinie PED 2014/68/EU (Artikel 4.3) und verfügt über die Zertifikate EAC und UKRSEPRO für den Export nach Russland und in die Ukraine.
