Vierwege-Mischventil ESBE 4F 65 (DN 65, flanschanschluss) für Heizung und Kühlung. Mit Doppelfunktion schützt es den Kessel vor niedriger Rücklauftemperatur. Kvs 90 m³/h, PN 6, max. 110 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 65 |
| Anschlusstyp | Flansch |
| Druck | PN 6 |
| Durchfluss | 90 m3/h |
| Temperatur | -15...110 °C |
| Gewicht | 11.86 kg |

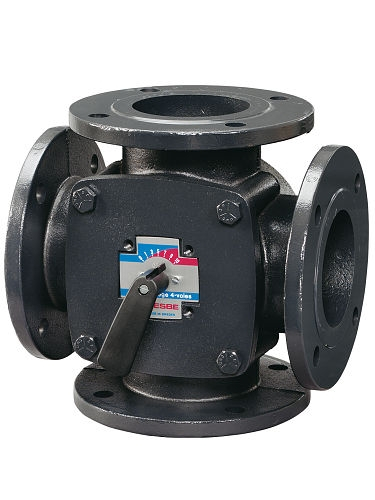

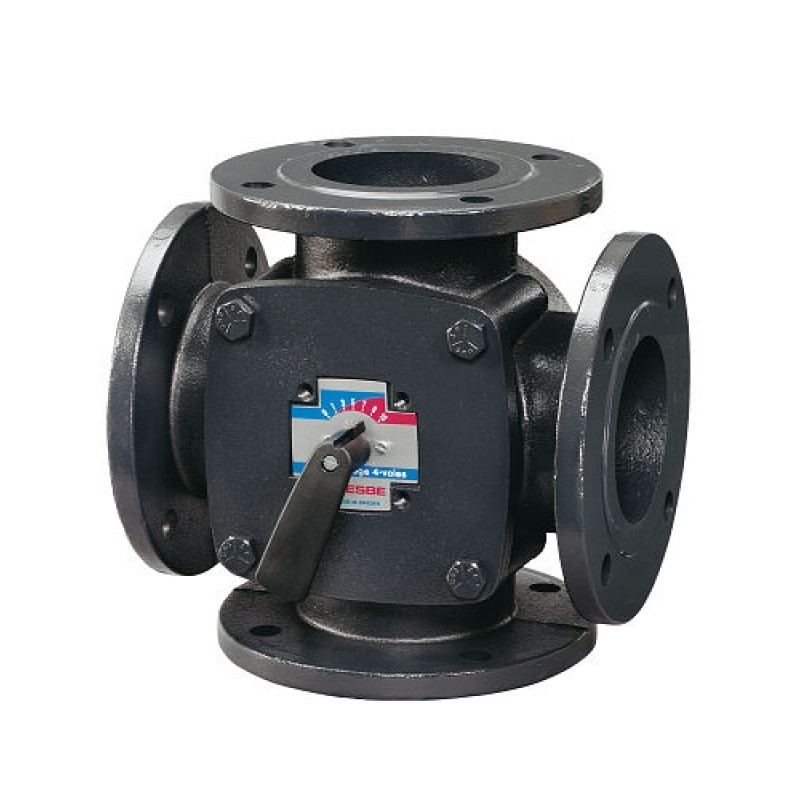

ESBE 4F 65 ist ein vierwegiges (rotierendes) Mischventil aus Grauguss mit Flanschanschluss DN 65. Es ist für Heiz- und Kühlanwendungen bestimmt und kann manuell mit einem Aluminiumhebel oder motorisch mit einem Stellantrieb betätigt werden.
Das Ventil wird in Heizungsanlagen mit Kessel sowie Heizkörper- oder Fußbodenheizkreis eingesetzt. Dank der doppelten Mischfunktion mischt es einen Teil des vom Kessel zugeführten Warmwassers dem Rücklaufwasser aus dem Heizkreis bei und erhöht so die Temperatur des in den Kessel zurückströmenden Wassers über das Niveau hinaus, das eine herkömmliche Dreiwegearmatur gewährleisten würde. Es eignet sich als Ersatzlösung für Kessel, die empfindlich auf eine niedrige Rücklauftemperatur reagieren, typischerweise in Heizräumen von Einfamilienhäusern ebenso wie in größeren Objekten.
Technische Parameter (DN 65 / Best.-Nr. 11102000):
Das Ventil DN 65 kann mit ESBE Stellantrieben der Serie 90 (15 Nm) oder ARC300 (30 Nm) motorisiert werden, bei einem maximalen Differenzdruck von 50 kPa und einem max. Durchfluss von 64 m³/h bei beiden Antrieben. Es kann außerdem mit den ESBE Reglern CRA120 oder CRC120 ergänzt werden.
Alle Hauptteile des Ventils sind austauschbar. Die Abdichtung um die Achse besteht aus 2 O-Ringen aus EPDM, von denen einer ausgetauscht werden kann, ohne dass die Anlage entleert werden muss. Vor dem eigentlichen Austausch muss die Anlage jedoch drucklos gemacht werden.
Das Ventil ist für Heizungswasser gemäß VDI 2035, Wasser-Glykol-Gemische bis 50 % und Wasser-Ethanol-Gemische bis 28 % bestimmt.
Die Serie 4F verfügt über eine doppelte Mischfunktion – ein Teil des warmen Wassers aus dem Kessel wird dem Rücklaufwasser aus dem Heizkreis beigemischt, wodurch eine höhere Temperatur des in den Kessel eintretenden Wassers erreicht wird, als es eine klassische Dreiwegearmatur ermöglicht.
