ESBE 4F 80 Vierwege-Mischventil aus Grauguss für Heizung und Kühlung, DN 80, Flanschanschluss PN 6. Die doppelte Mischfunktion erhöht die Temperatur des in den Kessel eintretenden Wassers. Kvs 150 m³/h, max. Temperatur 110 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 80 |
| Anschlusstyp | Flansch |
| Druck | PN 6 |
| Durchfluss | 150 m3/h |
| Temperatur | -15...110 °C |
| Ventiltyp | Verteiler |
| Gewicht | 23.90 kg |

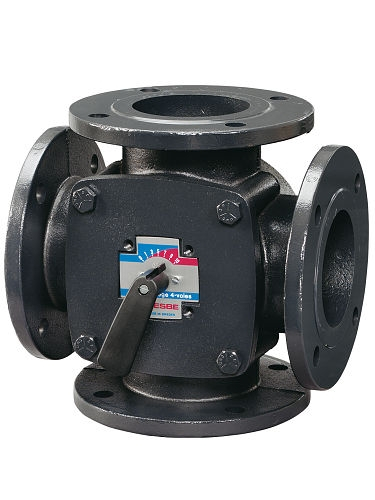

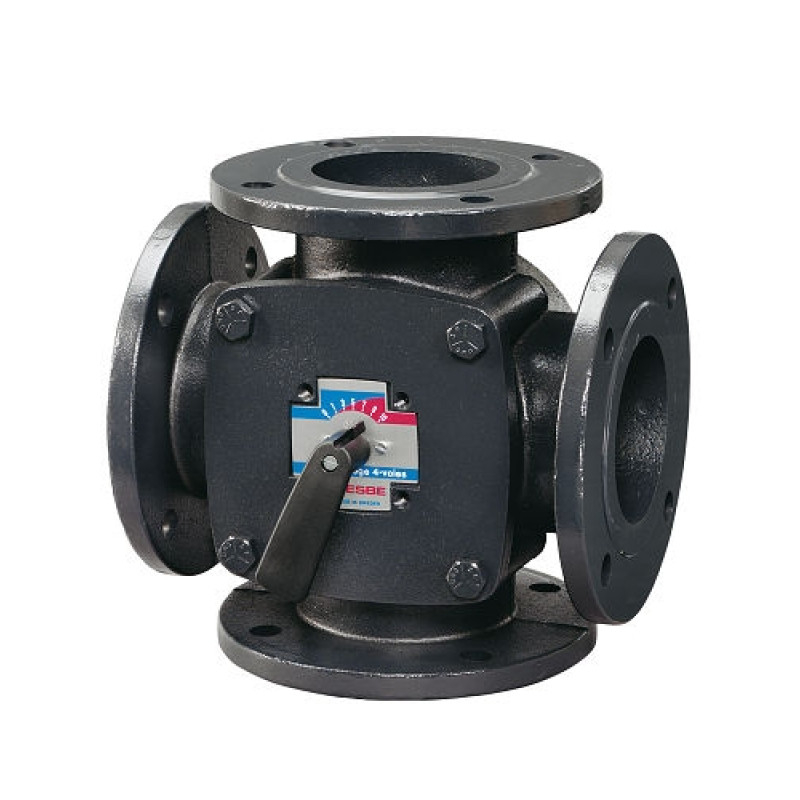

ESBE 4F 80 ist ein rotierender Vierwege-Mischventil aus Grauguss, DN 80, mit Flanschanschluss nach EN 1092-2. Es wird in Heiz- und Kühlkreisläufen eingesetzt, wo es eine doppelte Mischfunktion zwischen Vorlauf- und Rücklaufstrang sicherstellt.
Das ESBE 4F 80 wird in Heizungsanlagen mit Kessel eingesetzt, wenn heißes Wasser aus dem Kessel dem Rücklaufwasser aus dem Heizkörperkreis beigemischt werden muss. Dadurch wird eine höhere Temperatur des in den Kessel zurückströmenden Wassers erreicht, als dies mit einer herkömmlichen Dreiwegearmatur möglich ist. Die gleiche Konstruktion eignet sich auch für Kühlanwendungen. Dank des Flanschanschlusses PN 6 ist es eher für größere Heizungsanlagen und Technikräume als für kleine Hausinstallationen vorgesehen.
Das Ventil ist standardmäßig mit einem Aluminiumhebel für die manuelle Bedienung ausgestattet. Für den motorisierten Betrieb können ESBE-Stellantriebe der Serie 90 oder ARC300 verwendet werden; alternativ kann das Ventil mit ESBE-Reglern der Serien CRA120 und CRC120 ergänzt werden. Die beidseitig bedruckte Skala, die die Stellung des Ventilkükens anzeigt, kann je nach Einbaulage des Ventils in der jeweiligen Installation beliebig verdreht werden.
Alle Hauptteile des Ventils 4F 80 sind austauschbar. Die Abdichtung um die Ventilachse besteht aus zwei O-Ringen aus EPDM, wobei einer davon ausgetauscht werden kann, ohne dass die gesamte Anlage entleert werden muss. Vor dem Austausch muss die Anlage drucklos gemacht werden.
Technische Daten:
Das 4F-Ventil hat eine doppelte Mischfunktion – ein Teil des heißen Wassers aus dem Kessel wird dem Rücklaufwasser aus dem Heizkörperkreis beigemischt, sodass das in den Kessel eintretende Wasser eine höhere Temperatur hat, als dies mit einer standardmäßigen Dreiwegearmatur erreicht werden kann.
Ja, das Ventil ist standardmäßig mit einem Aluminiumhebel für die manuelle Bedienung ausgestattet. Die Motorisierung mit einem ESBE-Stellantrieb der Serie 90 oder ARC300 ist optional.
Die Abdichtung der Ventilachse besteht aus zwei O-Ringen, und einer davon kann ausgetauscht werden, ohne die gesamte Anlage zu entleeren. Vor dem eigentlichen Austausch muss die Anlage jedoch drucklos gemacht werden.
Das Ventil ist für Heizungswasser nach VDI2035 sowie für Wasser-Glykol-Gemische bis 50 % und Wasser-Ethanol-Gemische bis 28 % ausgelegt.
