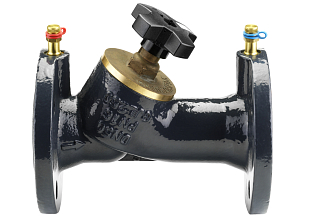

Danfoss MSV-F2 DN 50 PN 16 ist ein Flansch-Abgleichventil zur manuellen Einstellung des Durchflusses in geschlossenen Heizungs- und Kälteanlagen. Es ermöglicht den präzisen hydraulischen Abgleich von Strängen und Kreisen; kVS 53,8 m³/h, max. Temperatur 130 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | DN 50 |
| Anschlusstyp | Flansch |
| Druck | PN 16 |
| Durchfluss | 54 m3/h |
| Medientemperatur | -10...130 °C |
| Gewicht | 9.46 kg |
Danfoss MSV-F2 DN 50 PN 16 ist ein Flansch-Abgleichventil mit manueller Voreinstellung des Durchflusses. Es dient zum hydraulischen Abgleich von Strängen und Kreisen in geschlossenen Heizungs- und Kälteanlagen. Das Ventil ist standardmäßig mit einer Stellungsanzeige und einem Hubbegrenzer ausgestattet; die Einstellung kann gegen unbeabsichtigtes Verstellen verriegelt werden.
Das Ventil ist für geschlossene Heiz- und Kühlsysteme bestimmt, in denen der Durchfluss in einem bestimmten Strang, Kreis oder Steigstrang dauerhaft eingestellt und fixiert werden muss. Typischerweise wird es bei der Inbetriebnahme der Anlage an jeder Endeinheit, jedem Strang oder Steigstrang montiert. Als Medium dienen Wasser oder Wasser-Glykol-Gemische mit Frostschutzzusätzen auf Glykolbasis. Der Anschluss über Flansche nach EN 1092-2 erleichtert die Einbindung in industrielle und technische Rohrleitungssysteme mit größeren Nennweiten.
Der Durchfluss wird über ein Handrad mit numerischer Anzeige voreingestellt (Kunststoffausführung für DN 15–150). Der direkt im Handrad integrierte Hubbegrenzer verhindert das Überschreiten des eingestellten Durchflusses. Nach der Einstellung kann die Position mit einer Innensechskantschraube verriegelt werden. Für die präzise Durchflussmessung gehören Nadel-Messnippel zur Standardausstattung; sie sind mit dem Messgerät Danfoss PFM 100 / PFM 1000 kompatibel.
Technische Parameter MSV-F2 DN 50 PN 16:
Das Ventil MSV-F2 DN 50 hat einen kVS-Wert von 53,8 m³/h (voll geöffnet, Einstellung 6). Der Durchfluss kann in 6 Stufen geregelt werden: Bei Einstellung 1 entspricht der kv-Wert 7,4 m³/h, bei Einstellung 6 dem vollen kVS-Wert von 53,8 m³/h. Der maximal zulässige Differenzdruck in Drosselfunktion beträgt 1,5 bar, die maximale Strömungsgeschwindigkeit ≤ 4 m/s.
Ja, das Ventil kann sowohl im Vorlauf als auch im Rücklauf installiert werden. Dabei ist die Durchflussrichtung gemäß dem Pfeil auf dem Gehäuse einzuhalten. Das Datenblatt empfiehlt eine gerade Rohrstrecke von 5D vor dem Ventil und 2D hinter dem Ventil; bei Nichteinhaltung kann die Genauigkeit der Durchflussmessung um bis zu 20 % beeinträchtigt werden.
Ja, das Ventil ist für Wasser sowie Wasser-Glykol-Gemische mit Frostschutzzusätzen in geschlossenen Anlagen vorgesehen. Bei Verwendung von Glykol muss ein Durchfluss-Korrekturfaktor angewendet werden – z. B. beträgt der Korrekturfaktor für eine 30%ige Ethylenglykol-Lösung 0,953. Danfoss empfiehlt, die Kompatibilität des konkreten Glykoltyps mit den Ventilmaterialien beim Lieferanten des Zusatzmittels zu prüfen.
Baulänge L = 230 mm, Flanschdurchmesser ØD = 165 mm, Lochkreis ØK = 125 mm, 4 Bohrungen M19. Höhe H1 = 125 mm. Das Gewicht des Ventils beträgt 9,4 kg. Die Flansche entsprechen der Norm EN 1092-2.
