Der kVS-Wert für das MSV-F2 DN 50 beträgt 53,8 m³/h – das ist der Durchfluss bei vollständig geöffnetem Ventil und einer Druckdifferenz von 1 bar. In der Praxis wird das Ventil je nach erforderlichem Durchfluss auf einen niedrigeren Stellwert (1–6) eingestellt. Den konkreten kv-Wert für jede Stellung finden Sie im Diagramm im Datenblatt oder im Durchflussmessgerät PFM 1000.

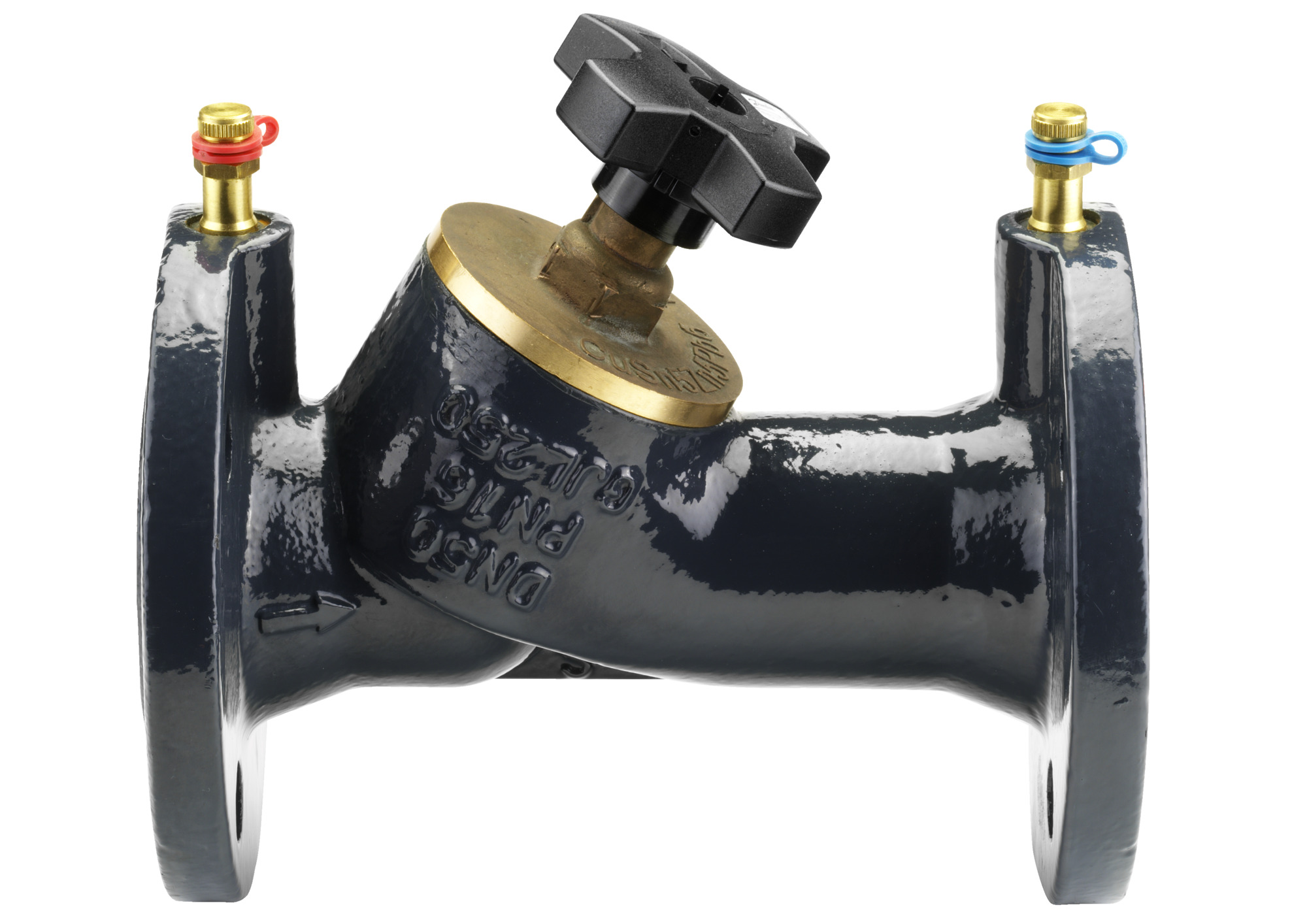

Das Handrad mit integriertem Hubbegrenzer wird auf die gewünschte Stellung gedreht (1–6 für DN 50) und mit einem Inbusschlüssel gesichert. Die Stellungsanzeige ist serienmäßig Bestandteil des Ventils. Wenn die Einstellung vollständig blockiert werden soll (um eine unbeabsichtigte Änderung zu verhindern), kann der Begrenzer so gesichert werden, dass das Handrad nur bis zum voreingestellten Maximalwert gedreht werden kann.

Ja, das Ventil ist für Wasser und Wasser-Gemische mit sekundären Kältemitteln, beispielsweise Glykolen, in geschlossenen Heiz- und Kühlkreisläufen vorgesehen. Der Arbeitstemperaturbereich beträgt –10 °C bis 150 °C (PN 25). Bei Verwendung eines Glykolgemischs muss der Durchfluss anhand eines Korrekturfaktors entsprechend dem Glykolanteil korrigiert werden – die Tabelle der Korrekturfaktoren finden Sie im Datenblatt. Die Kompatibilität des konkreten Mediums mit den Dichtungsmaterialien (EPDM) sollte laut Danfoss beim Medienlieferanten geprüft werden.

Danfoss empfiehlt vor dem Ventil eine gerade Rohrstrecke von 5D und hinter dem Ventil von 2D (D = Nennweite der Rohrleitung). Werden diese Längen nicht eingehalten, entstehen Turbulenzen, die die Genauigkeit der Durchflussmessung um bis zu 20 % beeinflussen können. Das Ventil wird in Pfeilrichtung auf dem Gehäuse montiert – die Zuleitung muss mit der Durchflussrichtung übereinstimmen.
