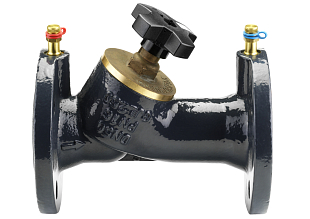

Das Strangregulierventil Danfoss MSV-F2 DN 65 PN 16 dient zum manuellen hydraulischen Abgleich von Heizungs- und Kälteanlagen mit Flanschanschluss. Der integrierte Hubbegrenzer und die Stellungsanzeige erleichtern die präzise Einstellung des Durchflusses. kVS 93,4 m³/h, max. Temperatur 130 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | DN 65 |
| Anschlusstyp | Flansch |
| Druck | PN 16 |
| Durchfluss | 93 m3/h |
| Medientemperatur | -10...130 °C |
| Gewicht | 16.67 kg |
Danfoss MSV-F2 DN 65 PN 16 ist ein manuelles Voreinstell- (Abgleich-)Ventil mit Flanschanschluss zur hydraulischen Einregulierung geschlossener Heizungs- und Kälteanlagen. Das Ventil ermöglicht die Begrenzung des Durchflusses auf einen vorab berechneten Wert und die mechanische Arretierung dieser Einstellung. Zur Standardausstattung gehören eine Stellungsanzeige, ein Hubbegrenzer sowie Nadelmessnippel zum Anschluss eines Messgeräts.
Das MSV-F2 wird in Heizungs- und Kühlverteilungen überall dort eingebaut, wo der Durchfluss in jedem Kreis, Strang oder Steigstrang dauerhaft eingestellt werden muss – in Wohn- und Verwaltungsgebäuden, Industrieobjekten sowie in größeren technischen Anlagen. Das Ventil ist für Wasser und Wasser-Gemische mit Frostschutzzusätzen (Glykole) in geschlossenen Anlagen geeignet. Die Flanschausführung PN 16 entspricht EN 1092-2 und ist Standard für Rohrleitungsnetze ab Nennweite DN 65.
Das Handrad des Ventils ist mit einem Hubbegrenzer integriert – die Durchflusseinstellung erfolgt durch Drehen des Handrads auf die berechnete Position (für DN 65 Bereich 1–9,5) und wird anschließend mit einem Inbusschlüssel arretiert. Die Einstellung ist gut ablesbar und kann nicht unbeabsichtigt verändert werden. Der Durchfluss wird mit dem an die Nadelmessnippel angeschlossenen Messgerät PFM 100 oder PFM 1000 gemessen und überprüft. Die Korrektur für Glykolgemische erfolgt über den im technischen Datenblatt angegebenen Korrekturfaktor.
Technische Parameter – MSV-F2 DN 65 PN 16:
Bei voller Öffnung (Einstellung 9,5) beträgt der kVS-Wert 93,4 m³/h. Der maximal zulässige Differenzdruck bei Drosselung beträgt 1,5 bar und die maximale Strömungsgeschwindigkeit 4 m/s.
Ja. Das MSV-F2 ist für Wasser und Wasser-Gemische mit Frostschutzzusätzen (Glykole) in geschlossenen Heizungs- und Kälteanlagen ausgelegt. Der Temperaturbereich für die Ausführung PN 16 beträgt –10 °C bis 130 °C. Bei der Berechnung des Durchflusses mit Glykolen muss je nach Anteil der Glykolkomponente ein Korrekturfaktor verwendet werden.
Das Ventil ist standardmäßig mit Nadelmessnippeln ausgestattet. An diese wird das Messgerät Danfoss PFM 100 oder PFM 1000 angeschlossen, das auf Grundlage des gemessenen Differenzdrucks und der eingegebenen Ventileinstellung den tatsächlichen Durchfluss berechnet.
Das Ventil wird in Pfeilrichtung auf dem Gehäuse montiert. Vor dem Ventil wird eine gerade Rohrstrecke von 5 × Rohrdurchmesser (5D), hinter dem Ventil von 2 × Rohrdurchmesser (2D) empfohlen. Die Nichteinhaltung dieser Abstände kann die Genauigkeit der Durchflussmessung um bis zu 20 % beeinflussen. Ventile DN 200–400 dürfen nicht mit nach unten gerichtetem Handrad montiert werden.
