Der Strangregulierventil Danfoss MSV-F2 DN 80 PN 25 dient zur manuellen Einstellung und zum hydraulischen Abgleich des Durchflusses in Heizungs- und Kühlsystemen. Flanschausführung, KVS 122,3 m³/h, max. Temperatur 150 °C, PN25. Mehr Informationen
Auf Bestellung
| Anschlussgröße | DN 80 |
| Anschlusstyp | Flansch |
| Druck | PN 25 |
| Durchfluss | 122 m3/h |
| Medientemperatur | -10...150 °C |
| Gewicht | 20.21 kg |
Danfoss MSV-F2 DN 80 PN 25 ist ein manuelles Voreinstell- (Abgleich-)ventil mit Flanschanschluss zur hydraulischen Einregulierung von Heizungs- und Kühlsystemen. Das Ventil ermöglicht eine präzise Einstellung des Volumenstroms im jeweiligen Strang und das Verriegeln dieser Einstellung, wodurch unerwünschte Änderungen des hydraulischen Betriebszustands der Anlage verhindert werden.
Das MSV-F2 ist für mittelgroße und große Heizungs- und Kühlsysteme bestimmt – typischerweise als Abgleicharmatur in Steigleitungen, Strängen oder in Technikzentralen. Die Flanschausführung DN 80 eignet sich für Rohrnetze in Industrieobjekten, Verwaltungsgebäuden, Krankenhäusern oder Produktionshallen, in denen der Volumenstrom in einzelnen Kreisen zuverlässig abgeglichen werden muss. Das Ventil kann sowohl in die Vorlauf- als auch in die Rücklaufleitung eingebaut werden.

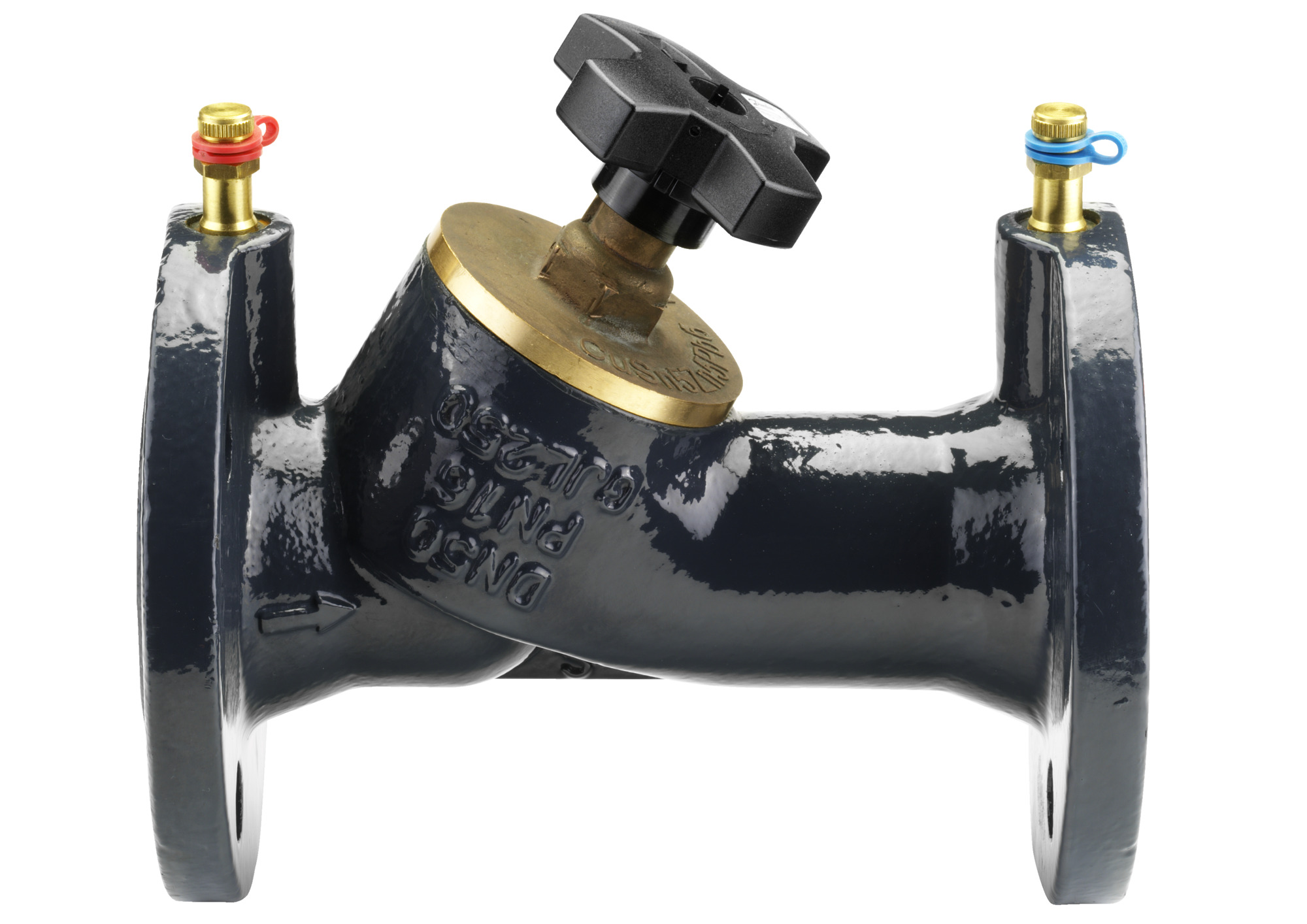

Das Handrad des Ventils ist standardmäßig mit einer Stellungsanzeige und einem integrierten Hubbegrenzer ausgestattet. Der eingestellte Volumenstromwert kann mit einer Fixierschraube verriegelt werden, sodass weder das Bedienpersonal noch unbefugte Personen die Einstellung ohne Werkzeug verändern können. DN 80 bietet einen Einstellbereich von Position 1 (kv 5,8 m³/h) bis vollständig geöffnet – Position 9,5 (kv 122,3 m³/h).
Das Ventil wird standardmäßig mit Nadel-Messnippeln geliefert, die den Anschluss eines tragbaren Danfoss-Durchflussmessgeräts PFM 100 oder PFM 1000 ermöglichen. Der Volumenstrom kann somit direkt vor Ort gemessen werden, ohne dass eine Demontage erforderlich ist. Für den Einsatz mit Glykolgemischen nennt das Datenblatt Korrekturfaktoren zur Umrechnung des Volumenstroms (z. B. 30 % Glykol: Faktor 0,953).
Technische Parameter – MSV-F2 DN 80 PN 25 (003Z1072):
Die Version PN 25 (003Z1072) ist für eine Betriebstemperatur bis 150 °C und einen maximalen Druckverlust bei Drosselung von 2,0 bar ausgelegt. Die Version PN 16 (003Z1063) ist auf 130 °C und 1,5 bar begrenzt. Die kVS-Werte sind bei DN 80 identisch (122,3 m³/h), bei größeren DN unterscheiden sich lediglich die Flanschbohrbilder. Für Dampf- oder Hochtemperatur-Heizungsanlagen wählen Sie PN 25.
Der gewünschte Volumenstrom wird durch Drehen des Handrads auf die entsprechende Position eingestellt (für DN 80 Bereich 1–9,5, die Tabelle der kv-Werte befindet sich im Datenblatt). Nach der Einstellung wird die Position mit einer Innensechskantschraube im Hubbegrenzer verriegelt – die Einstellung kann dann nicht ohne bewusstes Entriegeln verändert werden. Die Berechnung der Einstellung kann direkt mithilfe des Nomogramms im Datenblatt oder mit dem Durchflussmessgerät PFM 100/1000 erfolgen.
Ja, das MSV-F2 ist für Wasser sowie Wasser-Gemische mit Frostschutzzusätzen (Glykole) in geschlossenen Anlagen vorgesehen. Bei Verwendung von Glykol muss der Volumenstrom mit einem Korrekturfaktor umgerechnet werden – z. B. beträgt der Faktor für 30% Ethylenglykol 0,953. Die Kompatibilität des konkreten Glykols mit den Ventilmaterialien (EPDM-Dichtung, Gussgehäuse) ist mit dem Lieferanten des Zusatzmittels zu prüfen.
Danfoss empfiehlt vor dem Ventil eine gerade Rohrstrecke von 5D und hinter dem Ventil von 2D (wobei D = Rohrdurchmesser, also bei DN 80 ca. 400 mm vor und 160 mm hinter dem Ventil). Die Nichteinhaltung dieser Empfehlung kann die Genauigkeit der Volumenstrommessung um bis zu 20 % beeinflussen. Das Ventil muss in Pfeilrichtung auf dem Gehäuse installiert werden. Bei DN 200–400 darf es nicht mit dem Handrad nach unten montiert werden.
Für das Ventil sind standardmäßige Nadel-Messnippel mit O-Ring (003Z0104, 2 Stk.), Verlängerungsstücke für Nippel 45 mm (003Z0103), unter Druck montierbare Nippel (003Z3946) sowie tragbare Durchflussmessgeräte PFM 100 (003L8260) oder PFM 1000 (003Z8260 für 10 bar, 003Z8261 für 20 bar) verfügbar. Für DN 65–150 ist das Ersatz-Handrad 003Z0180 erhältlich.
