Das Gerät ist zur Messung der Energie in Heiz- oder Kühlkreisläufen bestimmt. Das Gerät ist gemäß MID für Heizungsanwendungen zertifiziert und erfüllt die Anforderungen der Norm EN1434. Es ermöglicht die Kommunikation über BACnet, Modbus oder MP-Bus und kann über PoE mit Strom versorgt werden. Die Konfiguration erfolgt über die Belimo Assistant App oder einen Webserver.

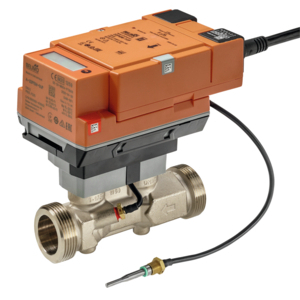

Der Wärmezähler besteht aus einem Teil zur Mengenmessung, der Auswerteelektronik und zwei Temperatursensoren. Ein Temperatursensor ist im Durchflusssensor integriert, der andere Temperatursensor ist als externer Sensor installiert. Das Gerät bestimmt die an die Verbraucher über den Heizkreislauf gelieferte Wärmeenergie oder die aus dem Wärmetauscher über den Kühlkreislauf gewonnene Energie aus dem Volumenstrom und der Temperaturdifferenz zwischen Vorlauf und Rücklauf. Es kann entweder im Rücklauf oder im Vorlaufsystem der Rohrleitung installiert werden.

Technische Parameter

• Nennvolumenstrom (qp): 2,5 m³/h
• Höchster Volumenstrom (qs): 5 m³/h
• Spannungsbereich: AC/DC 24 V
• Betriebstemperatur der Flüssigkeit: 0...120°C
• Schutzart: IP54 (Logikmodul), IP65 (Sensormodul)

Kommunikationsmöglichkeiten

• Unterstützung von BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus
• Anschlussmöglichkeit an die Belimo Cloud
• Konfiguration über NFC und Belimo Assistant App

Weitere Eigenschaften

• MID-Zertifizierung gemäß Richtlinie 2014/32/EU
• Möglichkeit der Stromversorgung über PoE
• LCD-Display zur Anzeige der Werte
