Das Gerät ist zur Messung der Energie in Heiz- oder Kühlkreisläufen bestimmt. Das Gerät ist gemäß MID für Heizungsanwendungen zertifiziert und erfüllt die Anforderungen der Norm EN1434. Es ermöglicht die Kommunikation über BACnet, Modbus oder MP-Bus und kann über PoE betrieben werden. Die Konfiguration erfolgt über die Belimo Assistant App oder einen Webserver.

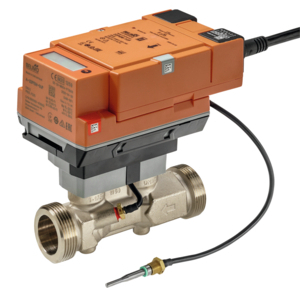

Der Wärmezähler besteht aus einem Mengenmessabschnitt, einer Auswerteelektronik und zwei Temperatursensoren. Ein Temperatursensor ist in den Durchflusssensor integriert, der andere Temperatursensor ist als externer Sensor installiert. Das Gerät bestimmt die an die Verbraucher gelieferte Wärmeenergie über den Heizkreislauf oder die aus dem Wärmetauscher gewonnene Energie über den Kühlkreislauf aus dem Volumenstrom und dem Temperaturunterschied zwischen Vorlauf und Rücklauf. Es kann entweder im Rücklauf oder im Vorlaufsystem der Rohrleitung installiert werden.

Technische Parameter

• Nennvolumenstrom (qp): 15 m³/h
• Maximaler Volumenstrom (qs): 30 m³/h
• Spannungsbereich: AC/DC 24 V
• Betriebstemperatur der Flüssigkeit: 0...120°C
• Schutzart: IP54 (Logikmodul), IP65 (Sensormodul)

Kommunikationsmöglichkeiten

• Unterstützung von BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus
• Anschlussmöglichkeit an Belimo Cloud
• Konfiguration über NFC und Belimo Assistant App

Weitere Eigenschaften

• MID-Zertifizierung gemäß Richtlinie 2014/32/EU
• Stromversorgung über PoE möglich
• LCD-Display zur Anzeige der Werte
