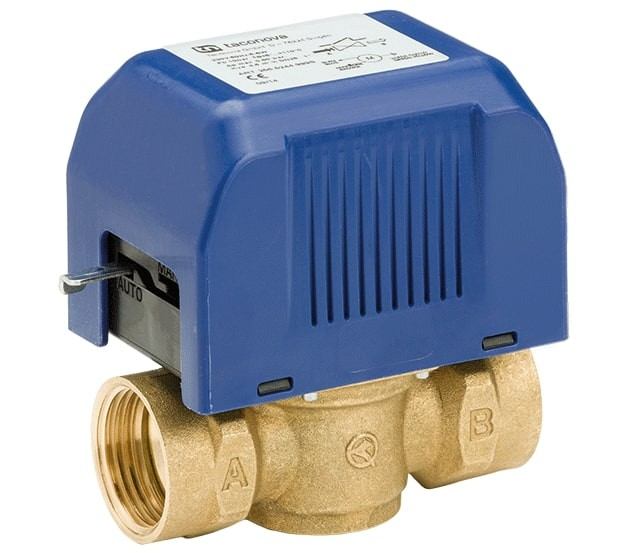

Das Zweiwege-Zonenventil Taconova NovaZone DN 15 ist mit einem Elektromotor und einer Rückstellfeder ausgestattet, um die Kreisläufe in Kühl-, Heiz- und Klimaanlagen zu steuern. Es regelt die Versorgung des gewünschten Mediums in den einzelnen Zonen oder Systemen mittels eines Hebels für den manuellen Betrieb. Die Spindel ist mit einer Reihe von O-Ringen abgedichtet. Das Durchflussmedium kann Wasser oder Glykolgemische sein.

Eigenschaften

• Stromversorgung 230 VAC
• Durchfluss 3,6 m3/h
• Druck 10 bar
• Anschlussgröße DN 15

Installation

• Beliebig (Einhaltung der Durchflussrichtung des Mediums erforderlich)

Funktion

• Die Änderung der Ventilstellung wird durch einen einpoligen Kontakt (z.B. Schalter oder Thermostat) initiiert. Bei Stromausfall bringt die Feder das Ventil in die Ausgangsstellung zurück, sodass das Ventil nicht in einer Zwischenstellung gestoppt werden kann.

Vorteile

• Der Schaltintervall ist sehr kurz, maximal 20 Sekunden
• Das Ventil kann manuell mit einem seitlichen Hebel bedient werden
• Minimaler Wartungsaufwand
• Sichtbare Ventilposition
• Großer Temperaturbereich des Durchflussmediums von -20 °C bis 160 °C
• Gehäuse aus Messing

Technische Daten des Elektromotors

• Energieverbrauch: 6 W
• Kabellänge: 1 m
• Betriebsspannung: 230 V (50Hz)
• Öffnungsintervall: ca. 12 Sekunden
• Schließintervall: ca. 5 Sekunden

Maßtabelle
