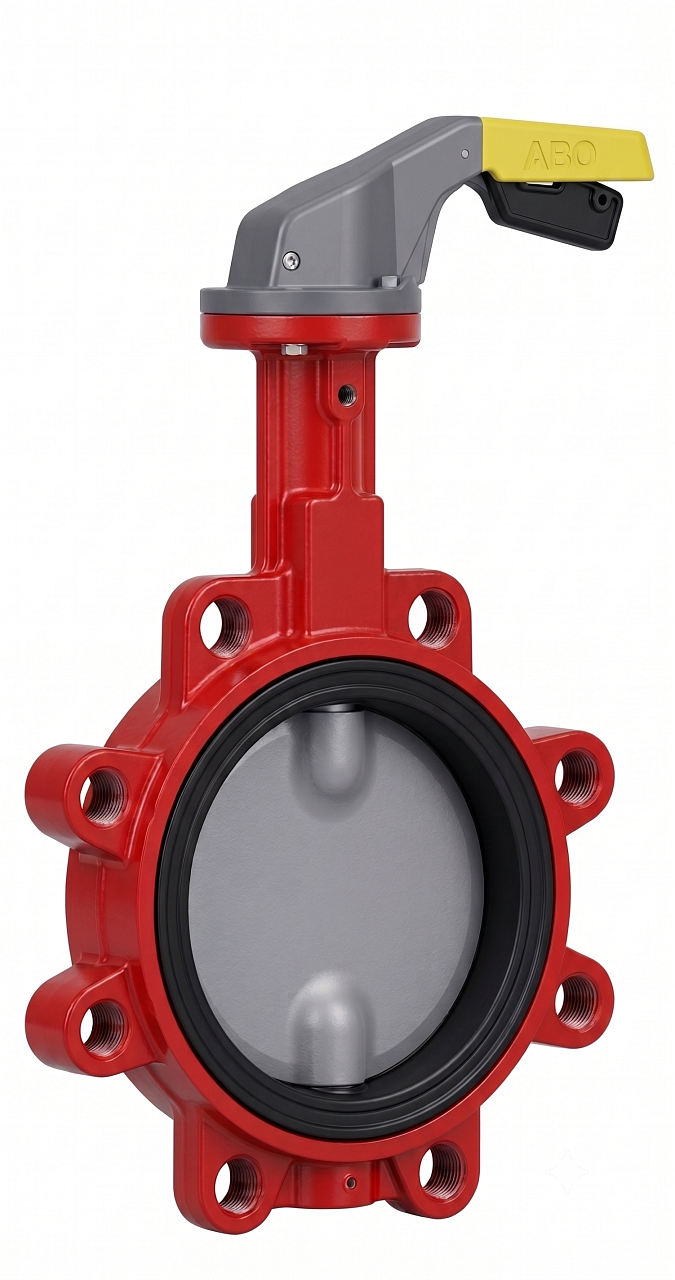

Zwischenflansch-Absperrklappe ABO Serie 600 (624T) DN32/40 mit Gewindebohrungen, Edelstahlscheibe und EPDM-Manschette. Zentrische Ausführung für Wasser, Heizung und Klimatisierung, Betätigung per Hebel. Betriebsdruck bis 16 bar. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Dichtung | EPDM |
| Druck | 16 bar |
| Medientemperatur | -10...125 °C |
| Medium | Wasser |
| Nennweite | DN 32 |
| Steuerung | Handhebel |
| Gewicht | 2.78 kg |
ABO Absperrklappe Serie 600 – 624T (DN32/40) ist eine zwischenflanschmontierte zentrische Absperrklappe mit Gewindebohrungen (LUG-Ausführung). Sie dient sowohl zum Absperren als auch zur Regelung des Durchflusses in Rohrleitungen, die Scheibe besteht aus Edelstahl 1.4408 (CF8M) und die Manschette aus EPDM. Geliefert wird sie mit Handhebel.
Die Klappe der Serie 600 wird in Trinkwasser- und Warmwasser-Heizungsanlagen, in Heizungs-, Klima- und Lüftungssystemen eingesetzt. Die Kombination aus Edelstahlscheibe und EPDM-Manschette ist für Wasser und weitere nicht aggressive Flüssigkeiten geeignet. Die Ausführung T mit Gewindebohrungen ermöglicht die Montage am Rohrleitungsende sowie den Einsatz als Endarmatur, da die Belastung von den Flanschschrauben aufgenommen wird, die direkt in das Klappengehäuse eingeschraubt sind.
Die Klappenscheibe ist zentrisch auf einer geteilten, an zwei Stellen gelagerten Welle angeordnet. Die geteilte Welle reduziert die Druckverluste (bessere Kv-/Cv-Werte) und verringert das Risiko eines Festsitzens nach längerer Stillstandszeit. Das Ausblassicherungssystem der Welle und der Sicherungsstift des Zapfens erhöhen die Betriebssicherheit der Armatur.
Der hohe Gehäusehals gemäß der Verordnung über Wärmeanlagen ermöglicht die Isolierung der Rohrleitung und schützt das Bedienelement auf dem ISO-Flansch. Der obere Flansch nach ISO 5211 ermöglicht die direkte Montage einer Handbetätigung – die Klappe wird mit einem Aluminiumhebel geliefert. Die Betätigung kann später gegen ein Schneckengetriebe ausgetauscht oder um Endlagensensoren ergänzt werden.
Technische Parameter:
Die Ausführung T (LUG) hat Gewindebohrungen im Gehäuse, sodass die Klappe am Rohrleitungsende montiert und als Endarmatur verwendet werden kann. Die Ausführung B (WAFER) hat Durchgangsbohrungen und wird zwischen zwei Flanschen montiert.
Die EPDM-Manschette ist für Trinkwasser und Warmwasser, Heizungs-, Klima- und Luftanwendungen ausgelegt. Der Temperaturbereich der Manschette beträgt –10 °C bis +125 °C. Für Gase und Mineralölprodukte ist EPDM nicht geeignet – dort wird eine NBR-Manschette verwendet.
Die Klappe ist sowohl als Absperr- als auch als Regelarmatur geeignet. Für eine präzisere Drosselung des Durchflusses empfehlen wir ein Schneckengetriebe, das die eingestellte Position dank selbsthemmendem Schneckenantrieb hält.
Die Dichtheitsprüfungen erfolgen gemäß ČSN EN 12266-1 und ISO 5208 (Klasse A). Die Baulänge entspricht ČSN EN 558 Reihe 20 (ISO 5752 Reihe 20), der Anschluss zwischen Flanschen erfolgt nach ČSN EN 1092-1. Die Herstellung erfolgt in Übereinstimmung mit der Druckgeräterichtlinie 2014/68/EU (Modul H), und das Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert. Die Zertifikate stehen auf der Website des Herstellers zum Download bereit.
