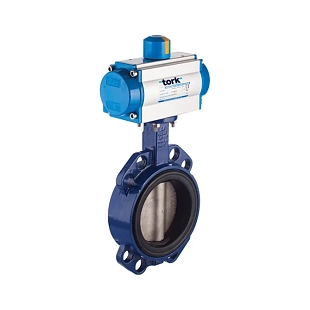

Zwischenflansch-Butterflyventil mit doppeltwirkendem pneumatischem Antrieb, ausgelegt für die präzise Durchflussregelung in industriellen Anwendungen. Die Scheibe aus Edelstahl 316SS gewährleistet eine hervorragende Korrosionsbeständigkeit, während das Gehäuse aus Grauguss GG25 mit Epoxidbeschichtung für hohe mechanische Festigkeit und eine lange Lebensdauer sorgt.

Gehäuse aus Grauguss GG25

Robuste Konstruktion mit langer Lebensdauer

SIL-Zertifizierung

Nachgewiesene Antriebssicherheit gemäß IEC 61508

Doppeltwirkender Antrieb

Präzise Betätigung mit schneller Reaktion in beide Richtungen

Breites industrielles Einsatzspektrum

Geeignet für Wasseraufbereitung, Lebensmittelindustrie, Pharma und mehr

Pneumatische Absperrklappen finden breite Anwendung in verschiedenen Industriezweigen, in denen Zuverlässigkeit und lange Lebensdauer entscheidend sind. Sie werden insbesondere in Wasser- und Abwasseraufbereitungsanlagen eingesetzt, wo sie eine präzise Regelung des Flüssigkeitsdurchflusses gewährleisten. Eine wichtige Rolle spielen sie auch in der Lebensmittel- und Getränkeindustrie, in der strenge Hygienestandards einzuhalten sind. In der pharmazeutischen Industrie tragen sie zur sicheren Handhabung von Chemikalien und sterilen Medien bei, während sie in der chemischen Industrie aggressiven Stoffen standhalten. Ein weiterer wichtiger Einsatzbereich ist der Öl- und Gassektor, in dem eine hohe Beständigkeit gegenüber extremen Bedingungen erforderlich ist.

Der Hauptvorteil dieser Klappen ist ihre Korrosionsbeständigkeit, die durch die Scheibe aus Edelstahl 316SS gewährleistet wird. Das Gehäuse aus Grauguss GG25 mit Epoxidbeschichtung bietet hervorragende mechanische Festigkeit und eine lange Lebensdauer. Die Klappen sind mit verschiedenen Typen pneumatischer Antriebe erhältlich, angepasst an spezifische Anwendungen. Ein weiterer Vorteil ist die einfache Montage und Wartung, wodurch die Betriebskosten gesenkt und ein störungsfreier Anlagenbetrieb sichergestellt werden.

Doppeltwirkender pneumatischer Antrieb DA

Das Ventil ist mit einem pneumatischen Antrieb TORK DA ausgestattet, der Folgendes gewährleistet:

• Hohe Zuverlässigkeit dank robuster Konstruktion.
• Optimierte Leistung bei geringem Luftverbrauch.
• Kompaktes Design für eine einfache Integration in das System.

Doppeltwirkende pneumatische Antriebe (Double Acting Actuators) nutzen Druckluft zur Betätigung der Ventilbewegung in beide Richtungen – zum Öffnen und Schließen. Sie arbeiten nach dem Prinzip der alternierenden Beaufschlagung zweier Kammern, was eine präzise Positionsregelung des Ventils und eine schnelle Reaktionszeit ermöglicht. Im Gegensatz zu einfachwirkenden Antrieben verwenden sie keine Feder zur Rückstellung in die Ausgangsposition, wodurch eine konstante Kraft und eine gleichmäßige Leistung in beide Richtungen sichergestellt werden. Sie werden in der industriellen Automatisierung широко eingesetzt, insbesondere dort, wo hohe Präzision und eine schnelle Ventilreaktion erforderlich sind. Dank ihrer Konstruktion bieten sie eine lange Lebensdauer, geringen Wartungsaufwand und eignen sich für Anwendungen mit hoher Schaltspielzahl.

SIL-Zertifizierung

Die Internationale Elektrotechnische Kommission (IEC) hat die Norm IEC 61108 herausgegeben, die Sicherheitsanforderungen definiert.

Damit ein Gerät die SIL-Zertifizierung erhält, muss es alle definierten Anforderungskategorien erfüllen; beispielsweise допускает die Stufe SIL 3 die Möglichkeit eines gefährlichen Produktfehlers nur einmal in 1.140 Jahren, was ein sehr hohes Zuverlässigkeitsniveau widerspiegelt.

Antriebsoptionen

Auf Anfrage können Klappen mit Pneumatikantrieben geliefert werden:

• Mit ATEX-Zertifizierung
• Mit PTFE-Beschichtung
• Arktische Ausführung bis -60°C
• 3-Punkt-Steuerung
