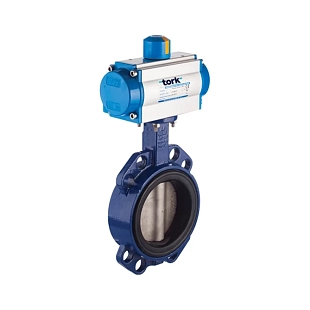

Zwischenflansch-Absperrklappe mit einfachwirkendem pneumatischem Antrieb, ausgelegt für die präzise Durchflussregelung in industriellen Anwendungen. Die Klappenscheibe aus Edelstahl 316SS gewährleistet eine hervorragende Korrosionsbeständigkeit, während das Gehäuse aus Grauguss GG25 mit Epoxidbeschichtung für hohe mechanische Festigkeit und eine lange Lebensdauer sorgt.

Gehäuse aus Grauguss GG25

Robuste Konstruktion mit langer Lebensdauer

SIL-Zertifizierung

Nachgewiesene Antriebssicherheit gemäß IEC 61508

Einfachwirkender Antrieb SR

Zuverlässige Betätigung mit Federrückstellung

Breites industrielles Einsatzspektrum

Geeignet für Wasseraufbereitung, Lebensmittelindustrie, Pharma und mehr

Pneumatische Absperrklappen finden breite Anwendung in verschiedenen Industriezweigen, in denen Zuverlässigkeit und lange Lebensdauer entscheidend sind. Sie werden insbesondere in Wasser- und Abwasseraufbereitungsanlagen eingesetzt, wo sie eine präzise Regelung des Flüssigkeitsdurchflusses gewährleisten. Eine wichtige Rolle spielen sie auch in der Lebensmittel- und Getränkeindustrie, in der strenge Hygienestandards einzuhalten sind. In der pharmazeutischen Industrie tragen sie zur sicheren Handhabung von Chemikalien und sterilen Medien bei, während sie in der chemischen Industrie aggressiven Stoffen standhalten. Ein weiterer bedeutender Einsatzbereich ist der Öl- und Gassektor, in dem eine hohe Beständigkeit gegenüber extremen Bedingungen erforderlich ist.

Der Hauptvorteil dieser Klappen ist ihre Korrosionsbeständigkeit, die durch die Klappenscheibe aus Edelstahl 316SS gewährleistet wird. Das Gehäuse aus Grauguss GG25 mit Epoxidbeschichtung bietet ausgezeichnete mechanische Festigkeit und eine lange Lebensdauer. Die Klappen sind mit verschiedenen Typen pneumatischer Antriebe erhältlich, angepasst an spezifische Anwendungen. Ein weiterer Vorteil ist die einfache Montage und Wartung, wodurch die Betriebskosten sinken und ein störungsfreier Anlagenbetrieb sichergestellt wird.

Einfachwirkender pneumatischer Antrieb SR

Das Ventil ist mit einem einfachwirkenden pneumatischen Antrieb TORK SR ausgestattet, der Folgendes gewährleistet:

• Zuverlässigkeit mit Federrückstellung bei Druckluftausfall.
• Optimierte Leistung bei geringem Luftverbrauch.
• Kompaktes Design für eine einfache Integration in das System.

Einfachwirkende pneumatische Antriebe (Single Acting Actuators) nutzen Druckluft, um die Ventilbewegung nur in eine Richtung (Öffnen oder Schließen) zu betätigen. Für die Rückstellung in die Ausgangsposition sorgt eine Feder. Bei Beaufschlagung des Antriebs mit Druckluft öffnet das Ventil beispielsweise, und nach dem Abschalten der Druckluft kehrt es durch die Federkraft automatisch in die ursprüngliche (geschlossene) Position zurück. Dieser Antriebstyp ist ideal für Anwendungen, bei denen aus Sicherheitsgründen eine automatische Ventilreaktion bei Energie- bzw. Druckluftverlust erforderlich ist. Aufgrund ihrer Zuverlässigkeit und Einfachheit werden sie in vielen Industriezweigen широко eingesetzt.

SIL-Zertifizierung

Die Internationale Elektrotechnische Kommission (IEC) hat die Norm IEC 61108 herausgegeben, die Sicherheitsanforderungen definiert.

Damit ein Gerät eine SIL-Zertifizierung erhält, muss es alle definierten Anforderungskategorien erfüllen; so допускает beispielsweise die Stufe SIL 3 die Möglichkeit eines gefährlichen Produktfehlers nur einmal in 1.140 Jahren, was ein sehr hohes Zuverlässigkeitsniveau widerspiegelt.

Antriebsoptionen

Auf Anfrage können Klappen mit Pneumatikantrieben geliefert werden:

• Mit ATEX-Zertifizierung
• Mit PTFE-Beschichtung
• Arktische Ausführung bis -60°C
• 3-Punkt-Steuerung
