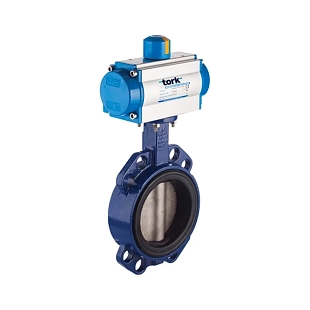

Zwischenflansch-Drosselklappe mit einfachwirkendem pneumatischem Antrieb, konzipiert für die präzise Durchflussregelung in industriellen Anwendungen. Die Scheibe aus Edelstahl 316SS gewährleistet hervorragende Korrosionsbeständigkeit, während das Gehäuse aus Grauguss GG25 mit Epoxidbeschichtung mechanische Festigkeit und Langlebigkeit bietet.

Gehäuse aus GG25-Gusseisen

Robuste Konstruktion mit langer Lebensdauer

SIL-Zertifizierung

Geprüfte Sicherheit des Antriebs gemäß IEC 61508

Einfachwirkender SR-Antrieb

Zuverlässige Steuerung mit Feder-Rückstellung

Breite industrielle Nutzung

Geeignet für Wasseraufbereitungsanlagen, Lebensmittelindustrie, Pharmazie und mehr

Pneumatische Absperrklappen finden breite Anwendung in verschiedenen Industriezweigen, wo Zuverlässigkeit und Langlebigkeit entscheidend sind. Sie werden insbesondere in Wasser- und Abwasseraufbereitungsanlagen eingesetzt, wo sie eine präzise Regelung des Flüssigkeitsdurchflusses gewährleisten. Eine bedeutende Rolle spielen sie auch in der Lebensmittel- und Getränkeindustrie, wo strenge Hygienestandards eingehalten werden müssen. In der pharmazeutischen Industrie tragen sie zur sicheren Handhabung von Chemikalien und sterilen Medien bei, während sie in der chemischen Industrie aggressiven Stoffen standhalten. Ein weiteres wichtiges Einsatzgebiet ist der Öl- und Gassektor, wo eine hohe Beständigkeit gegen extreme Bedingungen erforderlich ist.

Der Hauptvorteil dieser Klappen ist ihre Korrosionsbeständigkeit, die durch die Scheibe aus Edelstahl 316SS gewährleistet wird. Das Gehäuse aus GG25-Gusseisen mit Epoxidbeschichtung bietet hervorragende mechanische Festigkeit und Langlebigkeit. Die Klappen sind mit verschiedenen Arten von pneumatischen Antrieben erhältlich, die an spezifische Anwendungen angepasst sind. Ein weiterer Vorteil ist ihre einfache Montage und Wartung, was die Betriebskosten senkt und einen reibungslosen Systembetrieb gewährleistet.

Einfachwirkender pneumatischer Antrieb SR

Das Ventil ist mit einem einfachwirkenden pneumatischen Antrieb TORK SR ausgestattet, der Folgendes gewährleistet:

• Zuverlässigkeit mit Feder-Rückstellung bei Luftausfall.
• Optimierte Leistung mit geringem Luftverbrauch.
• Kompaktes Design für einfache Integration in das System.

Einfachwirkende pneumatische Antriebe (Single Acting Actuators) nutzen Druckluft, um die Bewegung des Ventils nur in eine Richtung (Öffnen oder Schließen) zu steuern. Für die Rückkehr in die Ausgangsposition dient eine Feder. Bei Zufuhr von Luft zum Antrieb öffnet sich das Ventil beispielsweise, und nach dem Trennen der Luft kehrt es dank der Federkraft automatisch in die ursprüngliche (geschlossene) Position zurück. Dieser Antriebstyp ist ideal für Anwendungen, bei denen aus Sicherheitsgründen eine automatische Reaktion des Ventils bei Stromausfall erforderlich ist. Sie werden in verschiedenen Industriezweigen aufgrund ihrer Zuverlässigkeit und Einfachheit häufig eingesetzt.

SIL-Zertifizierung

Die Internationale Elektrotechnische Kommission (IEC) hat die Norm IEC 61108 herausgegeben, die die Anforderungen an die Sicherheit definiert.

Um die SIL-Zertifizierung zu erhalten, muss ein Gerät alle definierten Anforderungskategorien erfüllen, wobei beispielsweise der SIL-3-Grad nur einmal alle 1.140 Jahre einen gefährlichen Produktfehler zulässt, was ein sehr hohes Maß an Zuverlässigkeit widerspiegelt.

Antriebsoptionen

Auf Anfrage können Klappen mit Pneumatikantrieben geliefert werden:

• Mit ATEX-Zertifizierung
• Mit PTFE-Beschichtung
• Arktische Ausführung bis -60°C
• 3-Punkt-Steuerung
