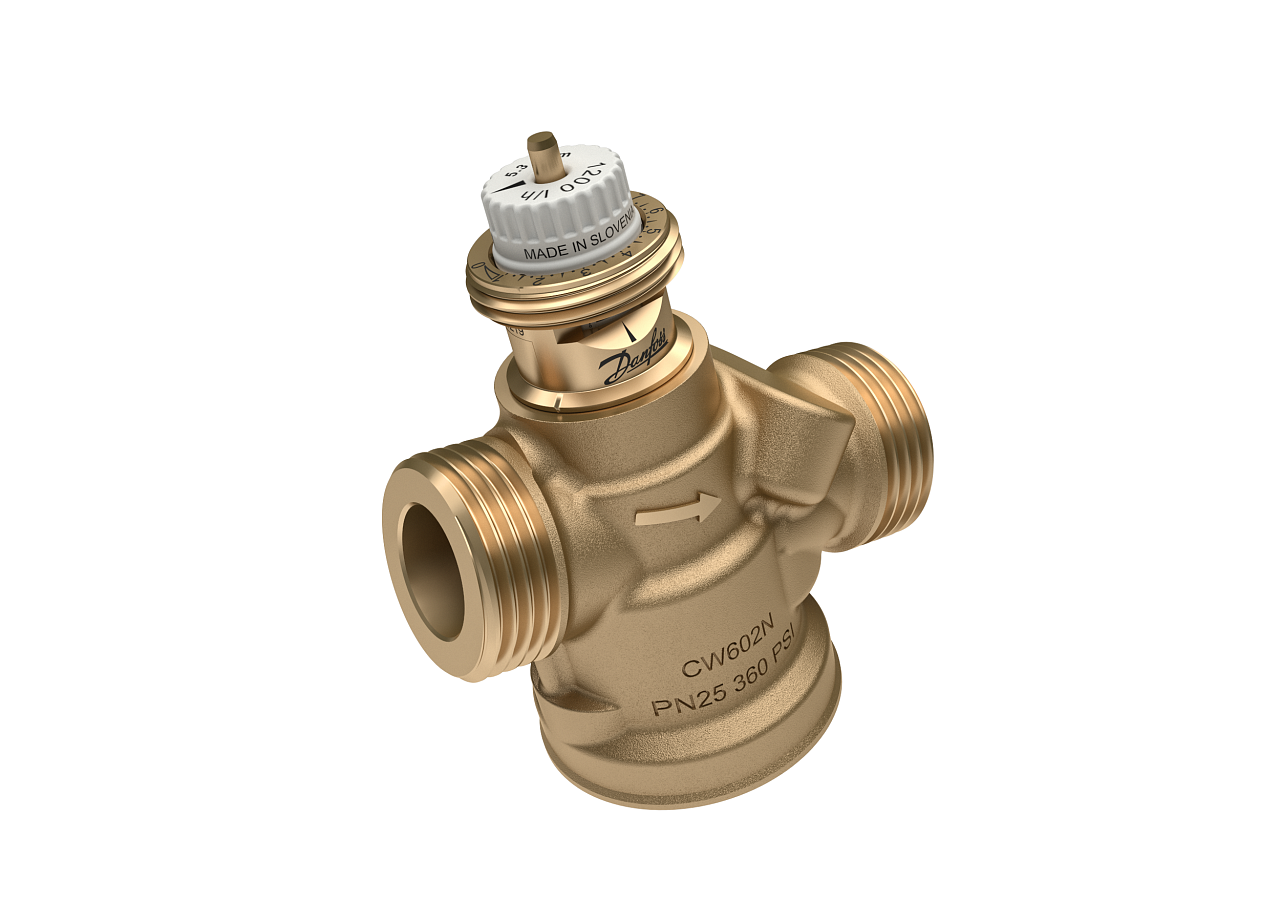

Druckunabhängiges Einstell- und Regelventil AB-QM 4.0. DN 20, Q = 1900 l/h, Außengewinde G 1A. Mehr Informationen
Auf Bestellung
| Anschlussgröße | DN 20 |
| Anschlusstyp | Außengewinde |
| Durchfluss | 1900 l/h |
| Medientemperatur | 95 °C |
| Gewicht | 0.71 kg |
Das Ventil AB-QM 4.0 ist der modernste Nachfolger der Reihe von druckunabhängigen Einstell- und Regelventilen AB-QM der Marke Danfoss. Das neue Design der Ventile wurde mit maximaler Rücksicht auf die hohen Anforderungen und Bedürfnisse von Heizungs- und Klimaanlagen entwickelt. Es zeichnet sich durch hohe Präzision, lange Lebensdauer und hervorragenden Benutzerkomfort aus. Das Ventil dient zur automatischen Einstellung, Durchfluss- und Druckregelung sowie zur Aufrechterhaltung eines konstanten Drucks im Inneren des Ventils.
In Kombination mit einem Danfoss-Stellantrieb dient es zur präzisen Durchflussregelung und bietet hohen Komfort und günstige Gesamtbetriebskosten. AB-QM 4.0 wurde entwickelt, um die Gesamtkosten zu minimieren. Ziel ist es, eine kostengünstige Lösung für Kundenprojekte unter Berücksichtigung von Qualität und Langlebigkeit zu bieten. Es ist geeignet für Büros, Hotels, Krankenhäuser und Gebäude, in denen die Temperatur präzise geregelt werden muss, beispielsweise auch in Laboren und Forschungseinrichtungen.
Das Ventil kann manuell mit einem Drehknopf mit angezeigter Skala eingestellt werden. Die Einstellung ist auch nach dem Anschluss des Antriebs sichtbar, da sie nicht nur von oben, sondern auch von der Seite sichtbar ist. Die Skala von 1 bis 10 zeigt die prozentuale Durchflusseinstellung in Werten von 10...100 % des Durchflusses an. Das Ventil arbeitet auch mit einer Hubbegrenzungsfunktion.
AB-QM 4.0 zeichnet sich durch hohe Genauigkeit bei der Durchflussmessung aus. Optionale Teststopfen mit standardmäßigem Abstand von Mitte zu Mitte der Stopfen.
Im Gegensatz zu älteren Modellen sind die AB-QM 4.0 für höhere Drücke PN 25 / 360 PSI ausgelegt. Sie ermöglichen auch die Arbeit mit einem größeren Regelbereich des Durchflusses. Jede Ventilgröße ist nun auch in drei Varianten des Konstruktionsdurchflusses erhältlich. Sie können ein Ventil mit niedrigem Durchfluss (LF), normalem und hohem (HF) wählen.
Das System mit AB-QM wird im Modus variabler Durchfluss betrieben. Zu den einzelnen Verbrauchern fließt genau die Menge Wasser, die zu diesem Zeitpunkt benötigt wird. Dadurch ist das gesamte System wirtschaftlicher.
Das Ventil ist jetzt in Varianten mit Innen- oder Außengewinde erhältlich. Dieses Produkt hat ein Außengewinde. Die Größen der Gewindeanschlüsse reichen von DN 15 bis DN 32.
Der integrierte interne Druckregler wurde für AB-QM 4.0 überarbeitet und zeichnet sich nun durch geringere Reibung und geringere Hysterese aus. Die weichen Teile sind wieder aus dem Polymer PPSU gefertigt.
Das Regelventil hat dank des integrierten Druckdifferenzreglers stets 100 % Autorität und sorgt daher immer für eine stabile Regelung. Die kompakte Bauweise ermöglicht die Installation auch in kleinen Räumen. Zum Beispiel in Gebläsekonvektoren.
Das Innere des Ventils besteht aus DZR-Messingmaterialien, die weichen Teile sind aus dem Polymer PPSU. Dieses verringert das Risiko von Kalkablagerungen und deren anschließender Ablösung, die das Ventil verstopfen könnten. Der Hub aller Ventilgrößen beträgt nun 4 mm für alle.
Der gesamte Ventilkörper besteht aus DZR-Messing als ein Teil. Das neue Design ermöglicht eine bidirektionale Spülung und Befüllung. Dies spart Zeit vor der Inbetriebnahme.
Ein montagefertiges System muss dank der AB-QM-Ventile nicht mehr nachträglich abgeglichen werden, wodurch komplizierte, schrittweise Messungen und zeitaufwändige Korrekturen der Einstellung, wie bei anderen Ventilen, entfallen.
