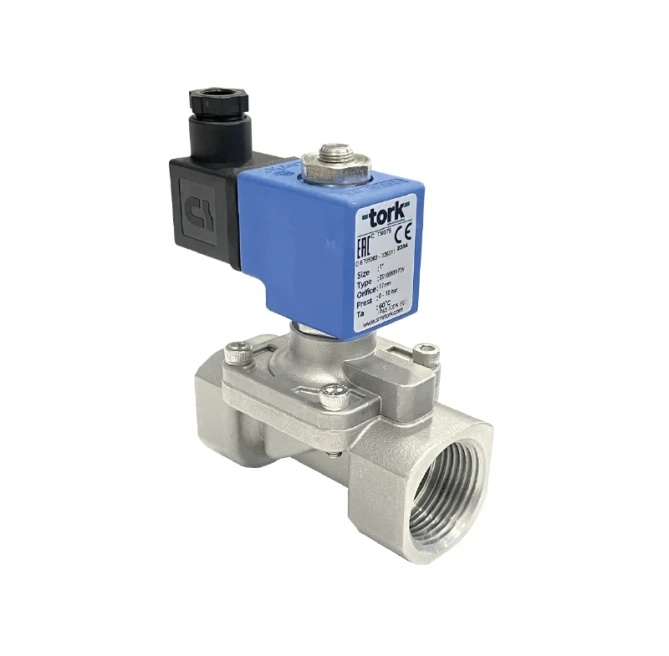

Edelstahl-Magnetventil Tork SS1000 G3/4" (NC, EPDM, 24 V AC) für Wasser, Luft und Gase. Arbeitet ab null Differenzdruck. Max. Druck 10 bar, EPDM-Dichtung bis +130 °C, Schutzart IP65. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | 3/4" |
| Dichtung | EPDM |
| Druckbereich | 0...10 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -10...80 °C |
| Nennweite | DN 20 |
| Schutzart IP | IP 65 |
| Stromversorgung | 24 V Wechselstrom |
| Gewicht | 0.95 kg |
Edelstahl-Magnetventil Tork SS1000 G3/4" ist ein 2/2-Wege-Magnetventil mit stromlos geschlossener Funktion (NC) und servounterstützter Betätigung. Das Ventil ist vollständig aus Edelstahl gefertigt, wird mit 24 V AC betrieben und arbeitet ab null Differenzdruck – es ist also für das Öffnen nicht vom Mediendruck abhängig. Geeignet für Wasser, Luft, inerte Gase und Leichtöle.
Das Ventil SS1000 kommt überall dort zum Einsatz, wo Rohrleitungen mit Wasser, Luft, inerten Gasen oder Leichtölen in industriellen und verfahrenstechnischen Anwendungen zuverlässig geöffnet oder geschlossen werden müssen. Dank der EPDM-Dichtung (beständig bis +130 °C) eignet es sich für Systeme mit Warmwasser oder Prozesswasser, für die Lebensmittelindustrie, die Chemie sowie überall dort, wo Gehäuse- und Sitzwerkstoff korrosionsbeständig sein müssen. Der Gewindeanschluss G3/4" BSP prädestiniert es für standardmäßige industrielle Rohrleitungssysteme.
Gehäuse und Innenteile des Ventils sind aus Edelstahl gefertigt. Sitz, Kernrohr und Federn bestehen ebenfalls aus Edelstahl – dadurch weist das Ventil im Durchflusskanal keine korrosionsanfälligen Stellen auf. Die EPDM-Dichtung ermöglicht den Betrieb bei Medientemperaturen von –10 bis +130 °C; auf Anfrage sind Varianten mit NBR (bis +80 °C) oder Viton (bis +160 °C) erhältlich. Die Spule erfüllt die Isolationsklasse H (180 °C) nach IEC 85, der Betrieb ist für Dauerbetrieb ausgelegt (ED 100 %). Der elektrische Anschluss erfolgt über einen Standardstecker DIN 43650 (ISO 4400, Form A) für Kabel Ø 6–8 mm. Schutzart IP65 ist Standard; auf Anfrage IP68. Die Spule kann auf Wunsch in ATEX-Ausführung (ex-geschützt) oder als Steckspule (C62, 12–24 V DC) geliefert werden.
Technische Parameter – SS1000.04 (G3/4", NC, EPDM, 24 V AC):
Nein. Das Ventil SS1000 ist servounterstützt und arbeitet ab null Differenzdruck (ΔP = 0). Das Öffnen ist nicht von einer Druckdifferenz abhängig – das Ventil funktioniert auch bei null oder sehr niedrigem Druck in der Rohrleitung zuverlässig.
Die Variante mit EPDM-Dichtung ist für Wasser (einschließlich Warmwasser), Luft, inerte Gase und Leichtöle vorgesehen. EPDM ist gegen Medientemperaturen von –10 bis +130 °C beständig, sodass das Ventil auch in Prozesskreisläufen mit heißem Wasser oder Niederdruckdampf eingesetzt werden kann. Nicht geeignet ist es hingegen für Mineralöle, kohlenwasserstoffhaltige Kraftstoffe oder starke Lösungsmittel – hierfür sind Varianten mit NBR oder Viton vorgesehen.
Das Ventilgehäuse kann ohne Einfluss auf die Funktion in beliebiger Lage montiert werden. Der Hersteller verlangt jedoch, dass die Spule vertikal ausgerichtet ist (Spulenachse senkrecht) – diese Bedingung gilt ausnahmslos.
Der elektrische Anschluss erfolgt über einen Standardstecker DIN 43650 (ISO 4400, Form A) für Kabel mit einem Durchmesser von 6–8 mm. Die Versorgungsspannung beträgt 24 V AC bei einer Leistungsaufnahme von 48 VA, der Betrieb ist für Dauerbetrieb ausgelegt (ED 100 %). Auf Anfrage ist ein Stecker mit LED-Anzeige oder ein PWM-Stecker erhältlich. Der Hersteller empfiehlt, das Ventil stets mit einem Filter am Rohrleitungseintritt zu betreiben – Verunreinigungen im Medium können die Dichtheit des Sitzes beeinträchtigen.
Die Standard-Schutzart der Spule ist IP65. Auf Anfrage ist eine Version mit Schutzart IP68 für dauerhaftes Untertauchen erhältlich. Für den Einsatz in explosionsgefährdeten Bereichen kann die Spule in ATEX-Ausführung (ex-geschützt) geliefert werden – diese Variante muss bei der Bestellung angegeben werden. Ebenfalls verfügbar ist eine Steckspule (bistabil) der Baureihe C62 für 12–24 V DC mit einer Leistungsaufnahme von 10 W.
