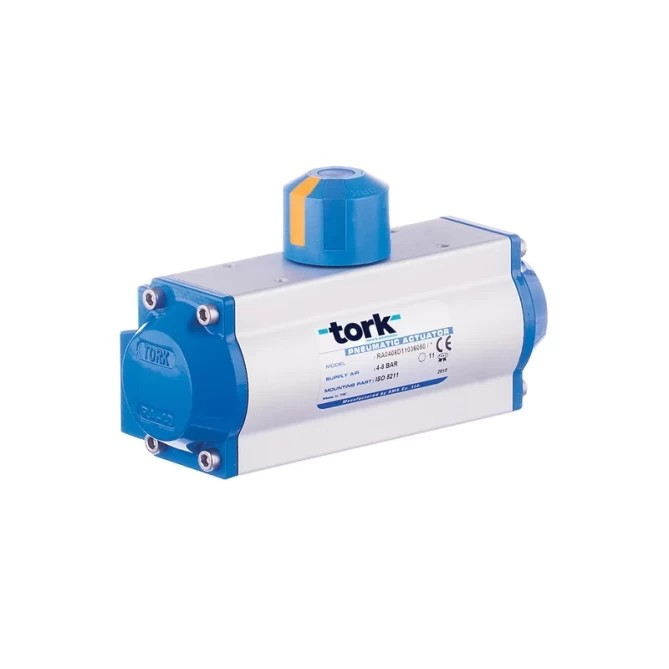

Der pneumatische Antrieb TORK RA60 SR ist ein einfachwirkender (federrückstellender) Vierteldreh-Antrieb für Kugelhähne und Klappen. Bei Luftausfall wird er durch die Feder geschlossen. Drehmoment 25,6 Nm bei 6 bar, ISO 5211. Mehr Informationen
Dieses Produkt ist nicht mehr im Angebot, da es durch ein neues Modell ersetzt wurde.
Neues Modell anzeigen| Öffnungs-/Schließzeit (s) | 0,33...0,38 s |
| Drehmoment | 25 Nm |
| Medientemperatur | -10...80 °C |
| Ventilanschluss ISO5211 | F04/F05/F07 |
| Gewicht | 2.00 kg |
TORK RA60 SR ist ein einfachwirkender (federkraftbetätigter) pneumatischer Vierteldrehantrieb in Rack-&-Pinion-Bauweise (Zahnstange und Ritzel) zur Automatisierung von Kugelhähnen, Klappen und RLT-Klappen. Bei Unterbrechung der Druckluftversorgung bringt die integrierte Feder die Armatur ohne externe Energie in die Sicherheitsstellung zurück.
Der Antrieb TORK RA60 SR wird zur Automatisierung von Kugelhähnen und Klappen in technologischen Anlagen und industriellen Rohrleitungssystemen eingesetzt – überall dort, wo bei Ausfall der Druckluft oder der elektrischen Versorgung des Magnetventils eine Sicherheitsfunktion (Fail-Safe) gefordert ist. Er eignet sich auch für Abfüllsysteme sowie für medizinische Anwendungen (Maskenherstellung, Beatmungsgeräte).
Die einfachwirkende Ausführung (SR) enthält einen Satz vorgespannter Federn, die die Armatur bei Druckluftverlust automatisch in die Ausgangsstellung zurückführen. Diese Lösung wird in Systemen eingesetzt, in denen eine Sicherheitsreaktion ohne Abhängigkeit von einer externen Energiequelle erforderlich ist.
Der Anschluss an die Armatur entspricht der Norm ISO 5211 (Flanschausführung F04/F05/F07), der Anschluss von Magnetventil, Positionssensor und Stellungsregler ist nach dem Namur-Standard VDI/VDE 3845 ausgeführt. Dadurch kann der Antrieb mit handelsüblichem Zubehör verschiedener Hersteller ohne spezielle Adapter kombiniert werden.
Technische Parameter:
Die integrierten Federn bringen die Armatur automatisch in die Ausgangs- (Sicherheits-) Stellung zurück, unabhängig davon, ob Druckluft verfügbar ist. Dies ist das Funktionsprinzip eines einfachwirkenden Antriebs (Spring Return).
Der Anschluss an die Armatur entspricht der Norm ISO 5211 in der Ausführung F04/F05/F07, sodass der Antrieb ohne Anpassungen auf gängige Kugelhähne und Klappen mit demselben Standard montiert werden kann.
Ja, bei der Größe RA60 können beide Endlagen im Bereich von ±5 % mithilfe von Einstellschrauben am Antriebsgehäuse justiert werden.
Ja, der Anschluss entspricht dem Namur-Standard (VDI/VDE 3845), der herstellerübergreifend bei Magnetventilen, Endschalterboxen und Stellungsreglern üblich ist.
Die doppeltwirkende (DA) Ausführung öffnet und schließt in beide Richtungen mithilfe von Luftdruck und verfügt nicht über eine Sicherheitsfunktion. Die einfachwirkende (SR) Ausführung RA60 SR nutzt eine Feder zur Rückstellung in die Ausgangsstellung bei Druckverlust und ist damit für Sicherheitsanwendungen geeignet.
