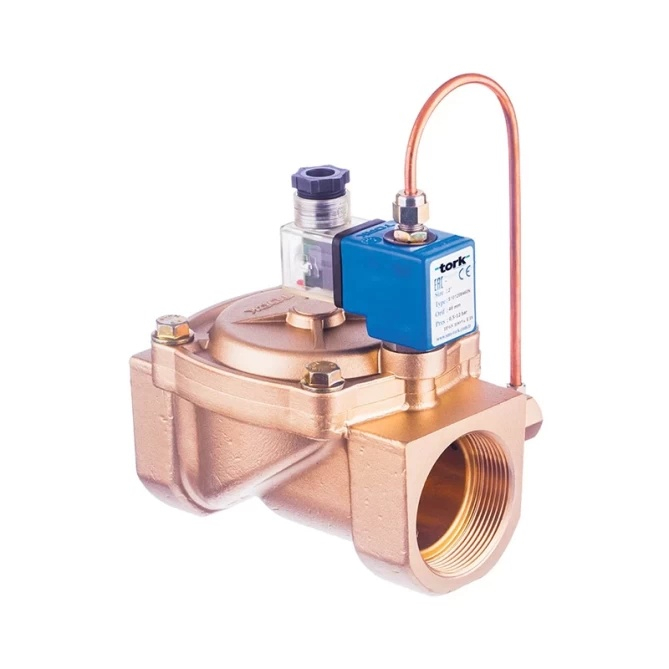

Magnetventil für Dampf Tork S2012 3/4" NO (normally open) für Dampf und Hochtemperaturmedien bis 140 °C. Bei Bestromung der Spule schließt das Ventil den Durchfluss; bei Stromausfall ist es geöffnet. Betriebsdruck 0,5–5 bar, Durchflusskoeffizient Kv 90 l/min. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 3/4" |
| Druckbereich | 0,5...5 bar |
| Funktion | Ohne Spannung geöffnet |
| Medientemperatur | -30...160 °C |
| Medium | Warmwasser, Dampf |
| Nennweite | DN 20 |
| Stromversorgung | 24 V Wechselstrom |
| Gewicht | 0.90 kg |
Das Magnetventil Tork S2012 3/4" 24 VAC NO ist ein 2/2-Wege-Magnetventil mit indirekter Steuerung (pilot operated), bestimmt zur Regelung des Durchflusses von Dampf und weiteren Hochtemperaturmedien. Das Ventil ist im Ruhezustand normalerweise geöffnet (NO) – der Durchfluss ist ohne Spannungsversorgung geöffnet und schließt sich nach Anlegen der Spannung an die Spule. Das Gehäuse ist aus Messing gefertigt, die Innenteile aus Edelstahl und Messing, die Dichtung standardmäßig aus PTFE.
Das Ventil S2012 ist für industrielle Dampfverteilungen bestimmt, bei denen der Durchfluss fernbetätigt oder automatisch gesteuert werden muss. Es eignet sich für Dampfverteilungen in Produktionshallen, in technologischen Prozessen der Lebensmittel-, Chemie- oder Pharmaindustrie sowie in dampfbeheizten Heizsystemen. Dank der Normally-Open-Konstruktion bleibt der Dampfdurchfluss auch bei einem Stromausfall erhalten – geeignet überall dort, wo das Schließen des Ventils bei Stromausfall ein technisches Problem oder ein Sicherheitsrisiko verursachen könnte. Die Medientemperatur erreicht bis zu 140 °C, der Betriebsdruck 0,5–5 bar.
Das Ventilgehäuse ist aus Messing gefertigt, die Innenteile (Sitz, Kern, Federn) aus Edelstahl und Messing. Der Schattierungsring besteht aus Kupfer (EN 12735-1). Die Standarddichtung ist aus PTFE, das Dampftemperaturen bis 140 °C standhält; auf Anfrage ist eine Variante mit EPDM-Dichtung erhältlich. Die Spule mit Isolationsklasse H (180 °C nach IEC 85) ist mit Polyester-Glasfaser imprägniert und für Dauerbetrieb ausgelegt (ED 100 %). Der elektrische Anschluss erfolgt über einen Stecker DIN 43650 / ISO 4400 Form A für Kabeldurchmesser 6–8 mm. Die Schutzart IP65 schützt die Spule vor Staub und Spritzwasser; auf Anfrage ist eine Ausführung in IP68 erhältlich.
Technische Parameter (S2012.04, G3/4"):
Die NO-Variante (Normally Open) bedeutet, dass das Ventil ohne Spannungsversorgung geöffnet ist – das Medium strömt. Nach Anlegen der Spannung an die Spule schließt das Ventil. Diese Variante sollte dort gewählt werden, wo der Durchfluss bei einem Stromausfall erhalten bleiben muss (zum Beispiel in einem Sicherheits-Dampfkreis, bei dem das Schließen des Ventils einen Überdruck oder ein technisches Problem verursachen würde).
Das Ventil S2012 arbeitet nach dem Prinzip der indirekten (Pilot-)Steuerung – zum Öffnen und Schließen nutzt es den Druck des Mediums selbst. Deshalb benötigt es einen minimalen Differenzdruck von ΔP = 0,5 bar zwischen Einlass und Auslass. Ist die Druckdifferenz geringer (zum Beispiel bei Null-Durchfluss oder ausgeglichenem Druck), schaltet das Ventil möglicherweise nicht zuverlässig. Für Anwendungen mit keinem oder sehr geringem Differenzdruck muss ein direktgesteuertes Ventil gewählt werden.
Das Ventilgehäuse kann ohne Einfluss auf die Funktion in beliebiger Lage montiert werden. Die Spule muss jedoch in senkrechter Position (vertikal) angeordnet sein – diese Bedingung gibt der Hersteller als notwendig für die korrekte Funktion des Ventils an.
Ja, der Hersteller empfiehlt, die Ventile der Baureihe S2012 mit einem Filter am Eingang zu betreiben. Verunreinigungen im Medium können den Ventilsitz oder den Pilot beschädigen, was zu unvollständigem Schließen oder Dampfleckage führt. Typ und Feinheit des Filters sollten entsprechend der Dampfqualität in Ihrer Anlage gewählt werden.
Die Ventile der Baureihe S2012 sind in einer Ausführung gemäß der Druckgeräterichtlinie 97/23/EC (PED) und der Niederspannungsrichtlinie 2006/95/EC (LVD) erhältlich. Wenn Sie diese Zertifizierung für Ihre Anwendung benötigen, geben Sie dies bitte bei der Bestellung an – sie ist nicht standardmäßig Bestandteil aller Lieferungen.
