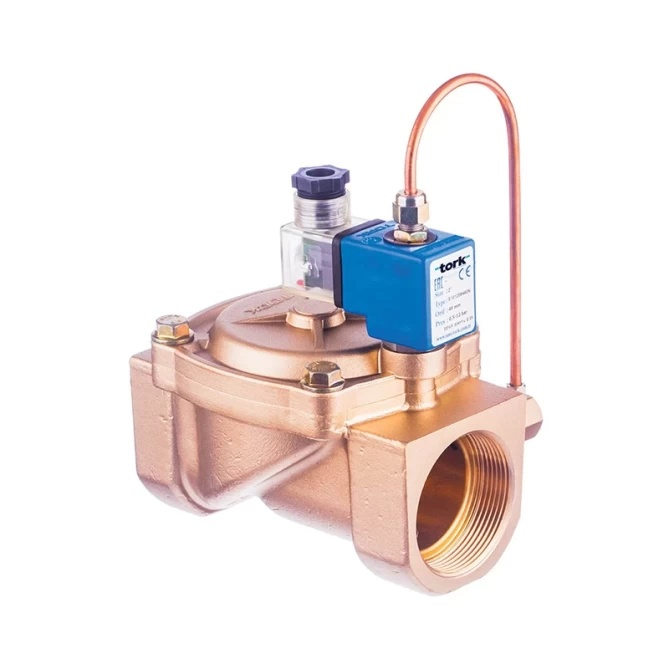

Das Magnetventil für Dampf Tork S2012.04 3/4" NO PTFE ist ein vorgesteuertes 2/2-Wege-Ventil zur Regelung von Dampf in industriellen Rohrleitungssystemen. Im Ausgangszustand ist es geöffnet (Normally Open) und schließt bei Anlegen der Versorgungsspannung an die Spule. Max. Medientemperatur 140 °C, Druckbereich 0,5–5 bar. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 3/4" |
| Druckbereich | 0,5...5 bar |
| Funktion | Ohne Spannung geöffnet |
| Medientemperatur | -30...160 °C |
| Medium | Warmwasser, Dampf |
| Nennweite | DN 20 |
| Gewicht | 0.90 kg |
Tork S2012.04 3/4" NO PTFE ist ein vorgesteuertes Magnetventil der Baureihe S2012, das ausschließlich für den Einsatz mit Dampf bestimmt ist. Das Ventil ist im Ausgangszustand geöffnet (Normally Open) – es schließt erst, wenn die Spule mit Spannung versorgt wird. Die PTFE-Dichtung gewährleistet Beständigkeit gegenüber Dampf und Kondensat. Das Ventil wird ohne Spule geliefert; der Spulentyp wird je nach verfügbarer Versorgungsspannung separat gewählt.
Das Ventil der Serie S2012 kommt überall dort zum Einsatz, wo der Dampfdurchfluss automatisch geregelt werden muss – in industriellen Produktionsbetrieben, in der Wärmeversorgung, in der Lebensmittel- und Chemieindustrie oder in dampfbeheizten Systemen. Die NO-Funktion (Normally Open) eignet sich insbesondere für Anwendungen, bei denen es aus Sicherheits- oder Betriebsgründen erwünscht ist, dass das Ventil bei Stromausfall geöffnet bleibt. Das Ventil kann ohne Einfluss auf die korrekte Funktion in beliebiger Einbaulage montiert werden.
Das Ventilgehäuse besteht aus Messing, die Innenteile (Sitz, Federn, Kern) aus Edelstahl und Messing – diese Kombination gewährleistet Beständigkeit gegenüber Hochtemperaturdampf und Kondensat. Der Schattierungsring besteht aus Kupfer gemäß EN 12735-1. Die Dichtung ist standardmäßig aus PTFE; auf Anfrage ist eine Ausführung mit EPDM-Dichtung erhältlich. Die Spule der Isolationsklasse H (180 °C gemäß IEC 85) ist mit polyesterimprägniertem Glasfaserwerkstoff ausgeführt und erfüllt die Schutzart IP65 (IP68 auf Anfrage). Der elektrische Anschluss erfolgt über einen 3-poligen Steckverbinder DIN 43650 / ISO 4400 (EN 175301-803 Form A) für Kabel mit einem Durchmesser von 6–8 mm. Auf Anfrage ist eine Ausführung mit Cr-Ni-Beschichtung oder PTFE-Beschichtung des Gehäuses sowie eine ATEX-Spule (explosionsgeschützt) erhältlich.
Technische Parameter (S2012.04 – G3/4"):
Ventilgehäuse und Spule werden separat bestellt, da die Spulen in verschiedenen Versorgungsspannungen (12 V DC, 24 V DC, 110 V DC, 12 V AC, 24 V AC, 110 V AC, 230 V AC) sowie in unterschiedlichen Leistungsausführungen erhältlich sind. So können Sie die Kombination exakt passend zu Ihrer Steuerungsinstallation wählen, ohne bei einer Änderung der Versorgungsspannung das komplette Ventil erneut beschaffen zu müssen.
Ein vorgesteuertes Ventil nutzt zur Bewegung der Membran den Druckunterschied des Mediums selbst – es benötigt daher keinen starken Magneten, um den gesamten Querschnitt direkt zu öffnen. Daraus folgt, dass das Ventil nur bei einem minimalen Differenzdruck von ΔP = 0,5 bar korrekt funktioniert. Bei keinem oder negativem Druckunterschied schaltet das Ventil möglicherweise nicht zuverlässig; für solche Anwendungen ist ein direkt oder halb-vorgesteuert arbeitendes Ventil zu wählen.
PTFE (Polytetrafluorethylen) ist aufgrund seiner hervorragenden chemischen Beständigkeit und Stabilität bei höheren Temperaturen die Standardwahl für Dampf. EPDM ist bei Ventilen der Baureihe S2012 auf Anfrage als Alternative erhältlich, für Dampfanwendungen mit Temperaturen nahe 140 °C ist PTFE jedoch die zuverlässigere Wahl mit längerer Dichtungslebensdauer.
