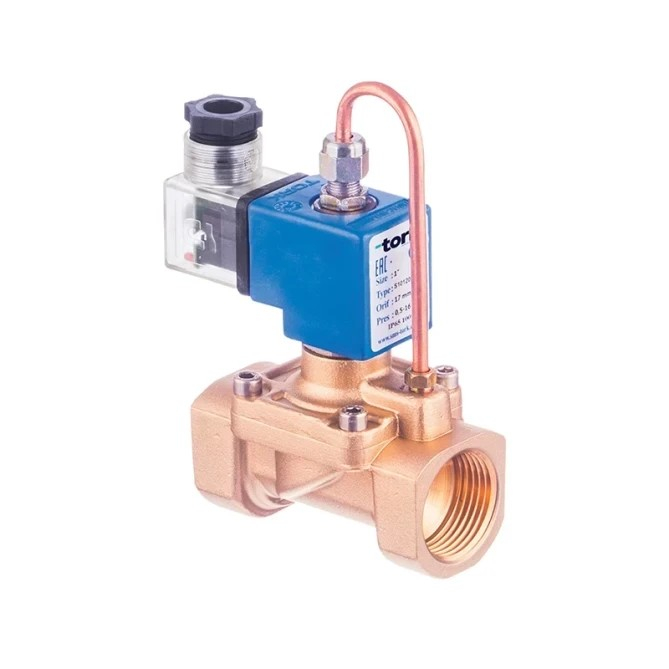

Das Magnetventil Tork T-GPA104 G3/4" ist ein vorgesteuertes Magnetventil der Serie S1012 in der Ausführung normalerweise offen (NO). EPDM-Dichtung, Versorgungsspannung 12 V DC, Druck 0,5–16 bar, Kv 90 l/min. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 3/4" |
| Betriebstemperatur | -20...80 °C |
| Dichtung | NBR |
| Druckbereich | 0,5...16 bar |
| Funktion | Ohne Spannung geöffnet |
| Medium | Wasser, Luft, Gas |
| Nennweite | DN 20 |
| Stromversorgung | 12 VDC |
| Gewicht | 0.00 kg |
Tork T-GPA104 G3/4" 12 V DC NO EPDM ist ein 2/2-Wege-Magnetventil der Baureihe S1012 mit servogesteuerter Betätigung in der Funktion stromlos offen (NO). Im Ausgangszustand ohne Spannungsversorgung ist das Ventil geöffnet und das Medium kann frei strömen – bei Anlegen von 12 V DC schließt das Ventil. Das Ventil ist für Wasser, Luft und Gas ausgelegt und mit einer EPDM-Dichtung versehen, die für Heißwasser und Dampf bis 130 °C geeignet ist.
Das Ventil kommt überall dort zum Einsatz, wo bei Ausfall der Spannungsversorgung oder des Signals der Mediumdurchfluss erhalten bleiben muss – beispielsweise in industriellen Wasser-, Luft- und Gasleitungen, Wasserversorgungssystemen, Bewässerungskreisläufen oder Kühlkreisläufen. Die NO-Funktion eignet sich für Anwendungen, bei denen ein Stromausfall nicht zum Schließen des Durchflusses und zur Unterbrechung des Prozesses führen darf. Der Gewindeanschluss G3/4" (BSP) ermöglicht die direkte Montage in Standardrohrleitungen.
Das Ventilgehäuse besteht aus Messing, die Innenteile aus Edelstahl und Messing. Die EPDM-Dichtung deckt einen Temperaturbereich von −30 bis +130 °C ab und ist für Heißwasser, Dampf (innerhalb der zulässigen Betriebsgrenzen) und gängige Industriemedien geeignet. Die Spule der Isolationsklasse H (180 °C) mit Polyester-Glasfaser-Imprägnierung ist für Dauerbetrieb ED 100 % ausgelegt. Der elektrische Anschluss erfolgt über einen Stecker nach DIN 43650 (ISO 4400 / EN 175301-803 Form A) für Kabel mit 6–8 mm Durchmesser. Schutzart IP65, auf Anfrage IP68. Das Ventil kann in beliebiger Einbaulage montiert werden; die Spule muss senkrecht ausgerichtet sein.
Technische Daten – S1012.04.170E.12VDC (G3/4", EPDM, NO):
Ein NO-Ventil (stromlos offen) ist ohne Spannungsversorgung geöffnet und das Medium strömt frei durch. Es schließt erst, wenn 12 V DC angelegt werden. Diese Funktion wird gewählt, wenn ein Ausfall der Spannungsversorgung den Durchfluss nicht unterbrechen darf – beispielsweise in Kühlkreisläufen, Versorgungsleitungen oder Prozessen, bei denen ein Schließen ohne Signal Schäden verursachen würde. Ein NC-Ventil (stromlos geschlossen) eignet sich dagegen für Anwendungen, bei denen der sichere Zustand das Schließen des Durchflusses ist.
Ein servogesteuertes Ventil nutzt für seine Bewegung den Druckunterschied zwischen Einlass und Auslass (Differenzdruck ΔP). Ist ΔP niedriger als 0,5 bar – beispielsweise in Systemen mit sehr niedrigem Druck oder bei ausgeglichenem Druck auf beiden Seiten – schaltet das Ventil möglicherweise nicht korrekt. Für Anwendungen mit keinem oder geringem Differenzdruck muss ein direktgesteuertes Ventil gewählt werden.
Der Hersteller SMS Tork weist ausdrücklich darauf hin, dass Magnetventile der Baureihe S1012 mit Filtern verwendet werden sollen. Servogesteuerte Ventile haben eine kleine Pilotbohrung, die anfällig für Verschmutzungen ist. Empfohlen wird ein Filter mit einer Maschenweite entsprechend dem Durchmesser der Pilotbohrung – üblicherweise 100–200 µm. Ohne Filter besteht die Gefahr, dass das Ventil in einer Stellung hängen bleibt oder nicht korrekt schaltet.
Die EPDM-Dichtung deckt einen Temperaturbereich von −30 bis +130 °C ab und ist beständig gegen Heißwasser, Dampf und viele wässrige Lösungen. Für Trinkwasser muss geprüft werden, ob die konkrete Materialausführung gemäß den geltenden Normen für den Kontakt mit Trinkwasser zertifiziert ist (z. B. ACS, WRAS oder KTW) – im Datenblatt ist diese Zertifizierung nicht angegeben, daher sollte sie beim Hersteller oder Distributor angefragt werden. Eine Alternative für andere Medien (Mineralölprodukte, Kraftstoffe) wäre eine Dichtung aus NBR oder Viton.
Ja. Die Baureihe S1012 ist in den Standardspannungen AC 12 V, 24 V, 48 V, 230 V (15 VA oder 24 VA) sowie DC 12 V, 24 V, 48 V, 110 V (18 W) erhältlich. Auf Anfrage sind auch andere Spannungen lieferbar. Der Standardstecker ist DIN 43650 (ISO 4400 Form A) für Kabel Ø 6–8 mm. Auf Anfrage ist ein Stecker mit LED-Anzeige oder eine PWM-Steckdose erhältlich. Die Spulenspannung muss bei der Bestellung angegeben werden.
