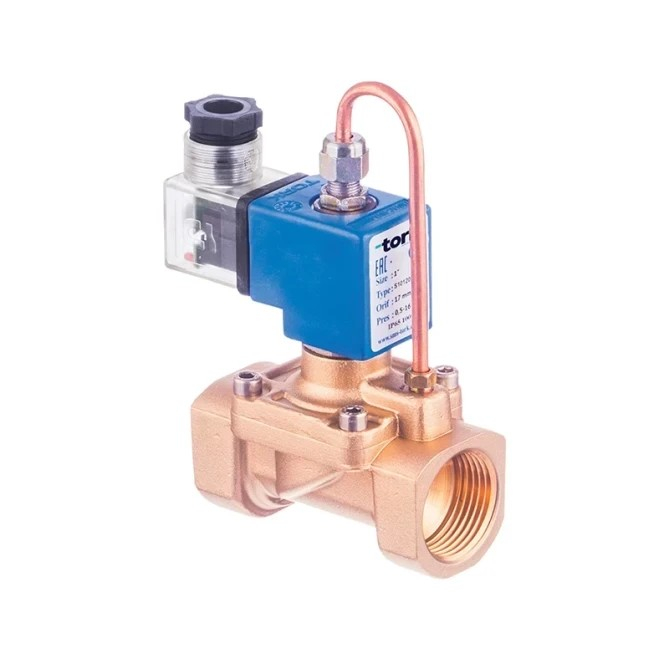

Das Magnetventil Tork T-GPA104 G3/4" ist ein servogesteuertes, normalerweise offenes Magnetventil ohne Spule mit EPDM-Dichtung. Geeignet für Wasser, Luft und Gas. Druck 0,5–16 bar, Kv 90 l/min. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 3/4" |
| Betriebstemperatur | -20...80 °C |
| Dichtung | NBR |
| Druckbereich | 0,5...16 bar |
| Funktion | Ohne Spannung geöffnet |
| Medium | Wasser, Luft, Gas |
| Nennweite | DN 20 |
| Gewicht | 0.00 kg |
Tork T-GPA104 G3/4" NO EPDM ist ein vorgesteuertes 2/2-Wege-Magnetventil mit G3/4"-Gewinde, geliefert ohne Spule. Im Ausgangszustand ist das Ventil geöffnet (normalerweise offen – NO), und bei Stromzufuhr schließt es. Die EPDM-Dichtung prädestiniert es für Medien wie Wasser, Luft oder Gas in einem breiten Temperaturbereich. Bestellnummer des Herstellers: S1012.04.170E.
Das Ventil T-GPA104 kommt überall dort zum Einsatz, wo bei einem Stromausfall der Medienfluss erhalten bleiben muss – also in Anlagen, bei denen das Schließen des Ventils ohne Spannungsversorgung eine Störung oder einen Schaden verursachen würde. Typische Anwendungen sind Wasserleitungen in Industriebetrieben, im Maschinenbau, in landwirtschaftlichen und lebensmittelverarbeitenden Betrieben oder in Bewässerungssystemen. Es eignet sich ebenfalls für Druckluftleitungen und Gasanwendungen, bei denen die EPDM-Dichtung einen größeren Temperaturbereich als Standard-NBR abdeckt.
Das Ventilgehäuse besteht aus Messing, die inneren beweglichen Teile und der Sitz aus Edelstahl und Messing. Die EPDM-Dichtung gewährleistet eine zuverlässige Funktion im Medientemperaturbereich von –30 bis +130 °C. Die Vorsteuerung ermöglicht das Schalten bei einem Mindestdifferenzdruck von 0,5 bar bei einem Durchflusskoeffizienten Kv von 90 l/min. Das Ventil arbeitet in jeder Einbaulage ohne Funktionseinschränkung; die Spule muss in senkrechter Position montiert sein. Der Spulenanschluss ist standardmäßig nach DIN 43650 (ISO 4400 / EN 175301-803 Form A) ausgeführt, der Steckverbinder ist für Kabeldurchmesser von 6–8 mm geeignet.
Technische Parameter:
Die Variante ohne Spule (Suffix .V oder Kennzeichnung „ohne Spule“) ermöglicht die Auswahl der exakten Versorgungsspannung passend zu Ihrer Installation. Tork-Spulen der Baureihe C400 sind für die Spannungen AC 12, 24, 48, 230 V sowie DC 12, 24, 48, 110 V verfügbar – bitte separat bestellen. Der Steckverbinder entspricht DIN 43650 / ISO 4400 Form A.
Ein vorgesteuertes Ventil nutzt den Druck des Mediums selbst zur Bewegung des Hauptsitzes – die Spule öffnet lediglich eine kleine Pilotbohrung. Deshalb ist ein Mindestdifferenzdruck von ΔP = 0,5 bar zwischen Ein- und Ausgang erforderlich. Wenn Sie mit einem niedrigeren oder keinem Differenzdruck arbeiten (z. B. bei Schwerkraftleitungen oder offenem Auslauf), muss ein direktgesteuertes Ventil der Baureihe S1010 verwendet werden.
Die Standard-NBR-Dichtung ist für Medientemperaturen von –20 bis +80 °C geeignet und eignet sich für Wasser, Luft und Mineralöle. EPDM deckt den Bereich von –30 bis +130 °C ab und ist beständig gegen Heißwasser, Niederdruckdampf, aggressive Reinigungsmittel und Ozon. EPDM ist dagegen nicht für Mineralöle und kohlenwasserstoffhaltige Kraftstoffe geeignet. Für Dampf oder Heißwasser über 80 °C sollte immer EPDM gewählt werden.
Ja, der Hersteller empfiehlt, Magnetventile der Baureihe S1012 mit einem Filter am Eingang zu betreiben. Verunreinigungen im Medium können die Pilotbohrung verstopfen und dazu führen, dass das Ventil nicht mehr korrekt schaltet oder undicht wird. Für G3/4" empfehlen wir einen Filter mit einer Maschenweite von maximal 100–200 µm.
