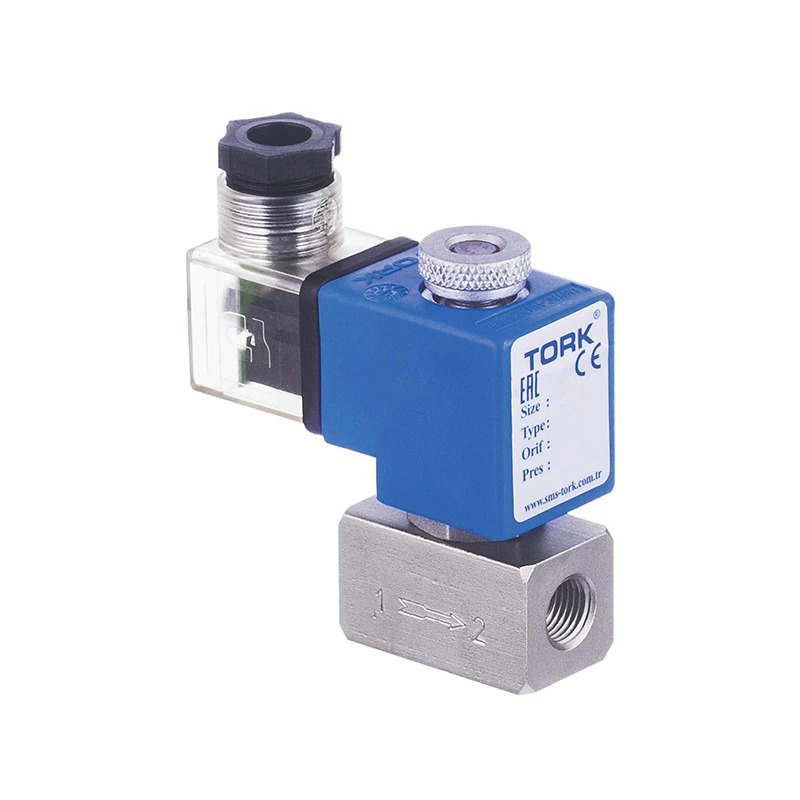

Edelstahl-Magnetventil Tork SS1050 G½" mit PTFE-Dichtung für aggressive Medien, Säuren und Chemikalien. Normal geschlossen, direktwirkend, ΔP=0. Betriebstemperatur –10 bis +160 °C, max. Druck 5 bar. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/2" |
| Dichtung | PTFE |
| Druckbereich | 0...5 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -10...160 °C |
| Medium | Wasser, Säure, Luft, Chemisches Material, Gas |
| Nennweite | DN 15 |
| Stromversorgung | 24 VDC |
| Gewicht | 0.00 kg |
Tork SS1050 G½" (SS1050.03.070) ist ein direktgesteuertes 2/2-Wege-Magnetventil aus Edelstahl AISI 316 mit PTFE-Dichtung. Das Ventil ist stromlos geschlossen (NC) und arbeitet ohne erforderliche Mindestdruckdifferenz (ΔP=0), sodass es auch bei null Eingangsdruck eingesetzt werden kann. Geeignet für Wasser, Luft, neutrale und nicht korrosive Gase, Säuren und chemische Medien.
Das Ventil SS1050 in Ausführung G½" mit PTFE-Dichtung kommt überall dort zum Einsatz, wo das Medium oder die Umgebung erhöhte Anforderungen an die Materialbeständigkeit stellt – in der chemischen Industrie, Lebensmittelproduktion, Labortechnik, Wasseraufbereitung oder in pharmazeutischen Betrieben. Dank Gehäuse und Innenteilen aus Edelstahl AISI 316 sowie der PTFE-Dichtung ist es beständig gegen aggressive Flüssigkeiten, Säuren und Chemikalien. Das Ventil bewältigt Betriebstemperaturen von −10 °C bis +160 °C und eignet sich damit auch für Anwendungen mit heißen Medien oder Niederdruckdampf.
Das Ventilgehäuse ist vollständig aus Edelstahl (AISI 316), einschließlich der Innenteile, des Sitzes, des Kerns und der Feder – mit dem Medium kommen ausschließlich Edelstahl und PTFE in Berührung. Der Orifizdurchmesser von 7 mm gewährleistet einen Kv-Wert von 12,4 l/min. Die Spule der Isolationsklasse H (180 °C) ist mit glasfaserverstärktem Polyester vergossen und für Dauerbetrieb ED 100 % ausgelegt. Der elektrische Anschluss entspricht dem Steckverbinder DIN 46340 / ISO 4400 (EN 175301-803 Form A). Die Standard-Schutzart ist IP65, auf Anfrage IP68. Das Ventil kann in beliebiger Einbaulage montiert werden, die Spule muss jedoch senkrecht ausgerichtet sein.
Technische Parameter – SS1050.03.070 (G½", Orifiz 7 mm, PTFE, 24VDC):
Ja. Das Ventil arbeitet nach dem Prinzip der Direktsteuerung (direct acting) mit einer Mindestdruckdifferenz von ΔP = 0 bar. Es öffnet und schließt zuverlässig auch ohne jeglichen Eingangsdruck – beispielsweise in Schwerkraft- oder Niederdrucksystemen.
PTFE ist gegenüber der überwiegenden Mehrheit aggressiver Medien chemisch inert – gegenüber Säuren, Laugen, Lösungsmitteln und Oxidationsmitteln, mit denen NBR und EPDM nicht zuverlässig arbeiten. Gleichzeitig hält PTFE Betriebstemperaturen bis +160 °C stand, ebenso wie Viton. Wenn Sie sich bei der Medienverträglichkeit nicht sicher sind, ist PTFE die sicherste Wahl.
Der Hersteller empfiehlt die Installation eines Filters vor dem Ventil. Die maximale Viskosität des Mediums beträgt 5 °E (~37 cSt). Verunreinigungen im Medium können dazu führen, dass die Dichtung nicht sauber aufsitzt und das Ventil undicht wird. Wir empfehlen einen Siebfilter mit einer Maschenweite, die dem Orifizdurchmesser des Ventils entspricht.
Das Ventilgehäuse kann in beliebiger Lage montiert werden. Die Spule muss jedoch senkrecht ausgerichtet sein (nach oben oder unten) – eine waagerechte Montage der Spule ist nicht zulässig, da dies zu Überhitzung und einer verkürzten Lebensdauer führen würde.
Ja, der Hersteller bietet eine ATEX-(Ex-geschützte)-Spule als optionales Zubehör auf Anfrage an. Wenn Sie ein Ventil für explosionsgefährdete Bereiche benötigen, kontaktieren Sie uns – wir liefern eine Version mit entsprechender ATEX-Zertifizierung.
