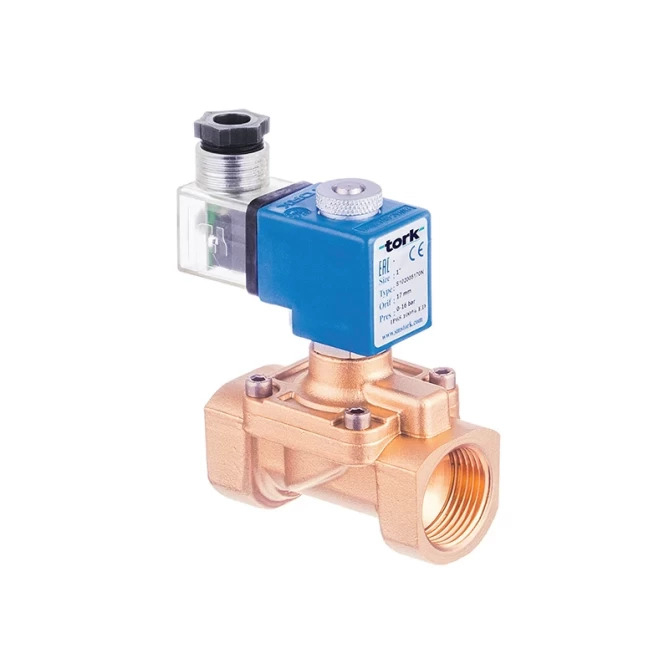

Magnetventil Tork T-ZR106 G1¼" für Wasser, Luft und Öl. Normalerweise geschlossen, servogesteuert mit Null-Differenzdruck. EPDM-Dichtung, max. Druck 16 bar, Kv 250 l/min, 24 V AC. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1 1/4" |
| Dichtung | Viton, NBR, EPDM |
| Druckbereich | 0...10 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -20...80 °C |
| Medium | Wasser, Luft, Gas |
| Nennweite | DN 32 |
| Stromversorgung | 24 V Wechselstrom |
| Gewicht | 0.00 kg |
Tork T-ZR106 G1¼" 24VAC NC EPDM ist ein 2/2-Wege-Magnetventil, stromlos geschlossen, mit servounterstützter Betätigung (Servo Assist). Das Ventil ist zur Regelung des Durchflusses von Flüssigkeiten, Luft und gasförmigen Medien in industriellen Rohrleitungssystemen bestimmt. Es öffnet bei Anlegen der Spannung und benötigt keinen Mindestdifferenzdruck – es arbeitet ab ΔP = 0 bar.
Das Ventil T-ZR106 kommt überall dort zum Einsatz, wo der Durchfluss von Wasser, Luft oder ölhaltigen Medien in Rohrleitungen mit dem Durchmesser G1¼" automatisch geschaltet werden muss. Es eignet sich für industrielle und verfahrenstechnische Anwendungen – Maschinenanlagen, Reinigungs- und Waschanlagen, hydraulische und pneumatische Kreisläufe, Klima- und Kühlsysteme oder Wasseraufbereitungssysteme. Die EPDM-Dichtung erweitert den Einsatzbereich auf Medien, die mit NBR nicht kompatibel sind – beispielsweise Heißwasser, Dampf mit niedrigeren Temperaturen oder leicht aggressive Flüssigkeiten bis +130 °C.
Das Ventilgehäuse besteht aus Messing, die Innenteile (Sitz, Ankerrohr, Federn) aus Edelstahl. Die Dichtung ist aus EPDM mit einem Temperaturbereich von –30 °C bis +130 °C. Der Schattierungsring besteht aus Kupfer gemäß EN 12735-1. Der Anschluss ist als BSP-G1¼"-Gewinde ausgeführt (auf Anfrage NPT). Die Spule C50 arbeitet mit 24 V AC (35 VA), ist für Dauerbetrieb geeignet (ED 100 %), Isolationsklasse H (180 °C) und erfüllt die Schutzart IP65. Der Anschluss der Spule erfolgt über einen Stecker DIN 43650 / ISO 4400 Form A. Der Sitzdurchmesser beträgt 30 mm, der Durchflusskoeffizient Kv 250 l/min, das Gewicht 8,7 kg.
Technische Parameter:
Ja. Das Ventil T-ZR106 ist als Servo Assist (servounterstützt) mit einem Arbeitsbereich ab ΔP = 0 bar konstruiert. Es öffnet auch dann zuverlässig, wenn auf beiden Seiten des Ventils derselbe Druck anliegt – das ist ein Vorteil gegenüber rein pilotgesteuerten Ventilen, die in der Regel einen Mindestdifferenzdruck von 0,5 bar erfordern.
Die EPDM-Dichtung verträgt höhere Medientemperaturen (bis +130 °C gegenüber +80 °C bei NBR) und ist beständiger gegenüber Heißwasser, Dampf mit niedrigeren Drücken und einigen leicht aggressiven Flüssigkeiten. NBR ist dagegen besser für Mineralöle und Kohlenwasserstoffe geeignet. Wenn Sie Heißwasser, Kondensat fördern oder mit Medien arbeiten, die mit NBR nicht verträglich sind, ist EPDM die richtige Wahl.
Das Ventilgehäuse kann ohne Einfluss auf die Funktion in beliebiger Lage installiert werden. Die Spule muss jedoch senkrecht ausgerichtet sein (Ankerachse in vertikaler Position) – andernfalls kann es zu Fehlfunktionen oder einer verkürzten Lebensdauer der Spule kommen. Dies ist eine Standardanforderung für pilotgesteuerte Magnetventile.
Ja, der Hersteller empfiehlt die Installation eines Filters vor dem Ventil. Verunreinigungen im Medium können den Sitz oder die Pilotbohrung beschädigen und Undichtigkeiten oder Störungen beim Öffnen verursachen. Die maximale Viskosität des Mediums beträgt 5 °E (ca. 37 cSt). Für Standardwasser und Luft reicht ein üblicher Siebfilter aus.
