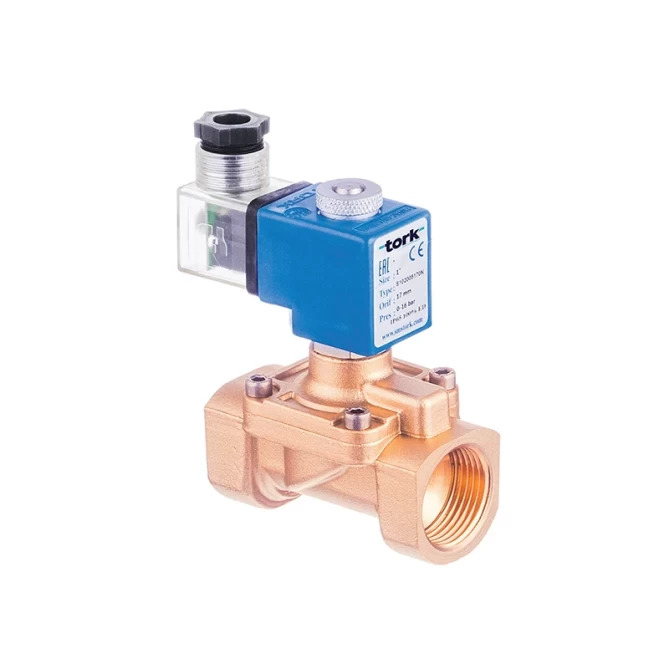

Das Magnetventil Tork T-ZR106 G1¼" ist ein 2/2-Wege-NC-Ventil für Wasser, Luft und Öl mit EPDM-Dichtung. Es arbeitet ab 0 bar, maximaler Druck 16 bar. Lieferung ohne Spule, Spule C50 separat wählbar. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1 1/4" |
| Dichtung | Viton, NBR, EPDM |
| Druckbereich | 0...10 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -20...80 °C |
| Medium | Wasser, Luft, Gas |
| Nennweite | DN 32 |
| Gewicht | 0.00 kg |
Tork T-ZR106 ist ein 2/2-Wege-Magnetventil der Baureihe S1000 für Flüssigkeiten und Gase. Das Ventil ist stromlos geschlossen (NC), servogesteuert mit null Mindestdifferenzdruck (ΔP = 0) und wird ohne Spule geliefert – die Spule C50 ist je nach gewünschter Versorgungsspannung separat auszuwählen. Die EPDM-Dichtung gewährleistet Beständigkeit gegen Heißwasser, Dampf bis 130 °C und ein breites Spektrum chemischer Medien.
Das Ventil T-ZR106 G1¼" kommt in industriellen und technischen Leitungsnetzen für Wasser, Luft und Öle zum Einsatz. Es eignet sich für Wasserversorgungssysteme, die industrielle Automatisierung, Anwendungen in der Lebensmittel- und Chemieindustrie (dank EPDM-Dichtung), die Lüftungstechnik sowie den Maschinenbau. Das Servosteuerprinzip mit ΔP = 0 ermöglicht ein zuverlässiges Schalten auch ohne konstanten Überdruck in der Rohrleitung – das Ventil funktioniert somit auch bei null Differenzdruck. Die Montage ist in jeder Lage möglich, die Spule muss jedoch vertikal ausgerichtet sein.
Das Ventilgehäuse besteht aus Messing, die Innenteile (Sitz, Ankerrohr, Federn) aus Edelstahl, der Schattierungsring aus Kupfer (EN 12735-1). Die EPDM-Dichtung ermöglicht den Betrieb im Temperaturbereich von –30 °C bis +130 °C. Der Anschluss ist als Gewinde G1¼" (BSP nach ISO 228-1) ausgeführt, auf Anfrage auch NPT. Der elektrische Anschluss erfolgt über einen Stecker nach DIN 43650 (ISO 4400 / EN 175301-803 Form A) für Kabel mit 6–8 mm Durchmesser. Die Schutzart IP65 nach ISO 60529 ist Standard; IP68 ist auf Anfrage erhältlich. Der Öffnungsquerschnitt (Orifice) beträgt 30 mm, der Durchflusskoeffizient Kv = 250 l/min.
Das Ventil G1¼" (S1000.06) erfordert eine Spule der Baureihe C50. Diese ist in den Ausführungen AC 24 V/35 VA, 110 V/30 VA, 120 V/35 VA, 230 V/35 VA, 230 V/42 VA sowie DC 12 V/40 W und 24 V/40 W erhältlich. Geben Sie bei der Bestellung die Spule entsprechend der Versorgungsspannung Ihrer Anlage an. Auf Anfrage ist auch eine Spule mit LED-Anzeige oder PWM-Sockel erhältlich.
Die Bezeichnung ΔP = 0 (servo-assist / pilot-operated with zero differential pressure) bedeutet, dass das Ventil auch ohne jeglichen Überdruck am Eingang öffnet. Herkömmliche servogesteuerte Ventile benötigen zum Öffnen einen Mindestdifferenzdruck (typischerweise 0,5 bar). Dank der Servo-Assist-Konstruktion der Baureihe S1000 entfällt diese Anforderung – das Ventil arbeitet zuverlässig von 0 bar bis 16 bar (Flüssigkeiten).
Die EPDM-Dichtung ist geeignet für Wasser (einschließlich Heißwasser), Dampf, Luft, viele verdünnte Säuren und Laugen sowie Lebensmittelmedien. Der Arbeitstemperaturbereich liegt bei –30 °C bis +130 °C. Nicht geeignet ist sie hingegen für Erdölprodukte, Mineralöle und kohlenwasserstoffhaltige Lösungsmittel – für diese Medien wählen Sie bitte eine Variante mit NBR- oder VITON-Dichtung.
Das Ventilgehäuse kann in beliebiger Lage installiert werden, ohne dass dies seine Funktion beeinträchtigt. Die einzige Bedingung ist, dass die Spule vertikal ausgerichtet sein muss (senkrecht nach oben). Bei horizontaler oder schräger Montage der Spule kann es zu einer Beeinträchtigung des Magnetkreises und damit der Schaltsicherheit kommen. Wir empfehlen, bei der Installation zu prüfen, dass der Rohrleitungsfilter vor dem Ventil sauber ist – der Hersteller schreibt die Verwendung eines Filters vor dem Ventil vor.
