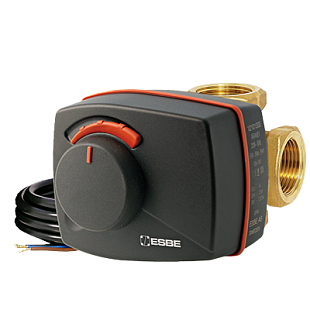

Das Set ESBE VRG131 + ARA661 kombiniert ein 3-Wege-Mischventil DN50 Rp 2" und einen 230-V-Stellantrieb für Heiz- und Kühlsysteme. Kvs 40, Laufzeit 120 s, Drehmoment 6 Nm. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | 2" |
| Anschlusstyp | Innengewinde |
| Armaturentyp | Dreiwege |
| Bedienungsart | 3-Punkt |
| Druck | PN 10 |
| Durchfluss Kvs | 40 m3/h |
| Medientemperatur | -10...110 °C |
| Nennweite | DN 50 |
| Schutzart IP | IP 41 |
| Stromversorgung | 230 V Wechselstrom |
| Gewicht | 0.94 kg |
ESBE VRG131 + ARA661 ist eine Rotations-Einheit – ein 3-Wege-Mischventil und ein elektrischer Stellantrieb, die als vormontiertes Set in einer Verpackung geliefert werden. Das Ventil VRG131 DN50 mit Innengewinde Rp 2" und Kvs 40 regelt die Temperatur durch Mischen, der Antrieb ARA661 mit 230 V wird über ein 3-Punkt-Signal vom Regler angesteuert.
Die Einheit ist für den Misch- oder Verteilbetrieb in Heizungs- und Kühlsystemen vorgesehen – DN50 mit Kvs 40 ist die größte Dimension der Baureihe und für Heizräume in Mehrfamilienhäusern, Gewerbeobjekten und Industrieanlagen bestimmt. Das entzinkungsbeständige Messingventil (DZR) ist für Heizungswasser nach VDI 2035, Wasser/Glykol-Gemische bis 50 % sowie Wasser/Ethanol-Gemische bis 28 % geeignet. Der Antrieb kann mit jedem Regler mit 3-Punkt-Ausgang kombiniert werden, zum Beispiel mit einem witterungsgeführten Regler für Kessel oder Wärmepumpe.
Das 3-Wege-Ventil aus entzinkungsbeständigem Messing weist eine innere Leckage von unter 0,05 % des Durchflusses im Mischbetrieb und unter 0,02 % im Verteilbetrieb auf. Druckstufe PN10, Betriebsdruck 1 MPa, Medientemperatur von -10 °C bis +110 °C (kurzzeitig bis +130 °C). Das Regelverhältnis Kv/Kv min beträgt 100, daher regelt das Ventil auch kleine Durchflüsse präzise.
Der kompakte Antrieb mit einem Drehmoment von 6 Nm und einer Laufzeit von 120 s für 90° arbeitet leise und zuverlässig. Versorgung 230 V AC, Leistungsaufnahme 5 VA, Schutzart IP41, Schutzklasse II. Durch Herausziehen und Drehen des Knopfs an der Vorderseite des Gehäuses kann das Ventil jederzeit manuell betätigt werden – zum Beispiel bei einem Ausfall der Regelung. Der Antrieb kann um einen Hilfsschalter ergänzt werden, der in beliebiger Position eingestellt werden kann.
Technische Parameter des Sets (Art.-Nr. 13029000):
Der Regler sendet dem Antrieb das Signal Öffnen / Schließen / Stopp (SPDT). Dadurch kann der Antrieb in jeder beliebigen Position innerhalb des Arbeitsbereichs von 90° anhalten und das gewünschte Mischverhältnis einstellen.
Ja. An der Vorderseite des Antriebsgehäuses befindet sich ein Knopf, der durch Herausziehen und Drehen den Antrieb in den Handbetrieb schaltet und es ermöglicht, das Ventil in jede beliebige Position zu stellen.
Heizungswasser nach VDI 2035, Wasser/Glykol-Gemisch max. 50 % oder Wasser/Ethanol-Gemisch max. 28 %. Medientemperatur -10 °C bis +110 °C, kurzzeitig bis +130 °C.
Ja. Der Antrieb ARA661 (12101300) ersetzt die ältere Art.-Nr. 12001400 und das Ventil VRG131 (11603600) ersetzt die Art.-Nrn. 11050600 und 11601400. Die Einbaumaße für Ventile der Baureihen VRG100, VRG200, VRG300, VRB100 und VRH100 bleiben unverändert.
Ja, der Hilfsschalter ist als optionales Set erhältlich und kann in beliebiger Position eingestellt werden. Alternativ gibt es die Variante ARA662 mit vormontiertem Schalter (Schaltlast 6(3) A, 230 V AC).
