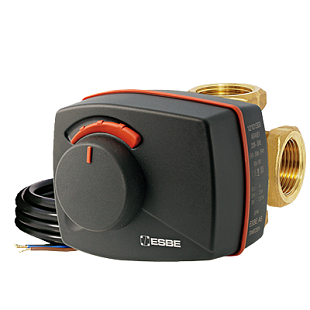

Das Set ESBE VRG131 + ARA661 kombiniert ein Dreiwege-Mischventil DN32 Rp 1¼" und einen 230-V-Stellantrieb für Heiz- und Kühlsysteme. Kvs 16, Laufzeit 120 s, Drehmoment 6 Nm. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | 5/4" |
| Anschlusstyp | Innengewinde |
| Armaturentyp | Dreiwege |
| Bedienungsart | 3-Punkt |
| Druck | PN 10 |
| Durchfluss Kvs | 16 m3/h |
| Medientemperatur | -10...110 °C |
| Nennweite | DN 32 |
| Schutzart IP | IP 41 |
| Stromversorgung | 230 V Wechselstrom |
| Gewicht | 0.94 kg |
ESBE VRG131 + ARA661 ist eine Rotationseinheit – ein 3-Wege-Mischventil und ein elektrischer Stellantrieb, die als vormontiertes Set in einer Verpackung geliefert werden. Das Ventil VRG131 DN32 mit Innengewinde Rp 1¼" und Kvs 16 regelt die Temperatur durch Mischen, der Antrieb ARA661 mit 230 V wird über ein 3-Punkt-Signal vom Regler angesteuert.
Die Einheit ist für den Misch- oder Verteilbetrieb in Heizungs- und Kühlsystemen bestimmt – die Nennweite DN32 mit Kvs 16 eignet sich für Heizräume größerer Einfamilienhäuser, Mehrfamilienhäuser und kleinerer Gewerbeobjekte. Das entzinkungsbeständige Messingventil (DZR) ist für Heizungswasser nach VDI 2035, Wasser/Glykol-Gemische bis 50 % sowie Wasser/Ethanol bis 28 % geeignet. Der Antrieb kann mit jedem Regler mit 3-Punkt-Ausgang kombiniert werden, beispielsweise mit einem witterungsgeführten Regler eines Kessels oder einer Wärmepumpe.
Das 3-Wege-Ventil aus entzinkungsbeständigem Messing weist eine innere Leckage von unter 0,05 % des Durchflusses im Mischbetrieb und unter 0,02 % im Verteilbetrieb auf. Druckstufe PN10, Betriebsdruck 1 MPa, Medientemperatur von -10 °C bis +110 °C (kurzzeitig bis +130 °C). Das Regelverhältnis Kv/Kv min beträgt 100, daher regelt das Ventil auch kleine Durchflussmengen präzise.
Der kompakte Antrieb mit einem Drehmoment von 6 Nm und einer Laufzeit von 120 s für 90° arbeitet leise und zuverlässig. Versorgung 230 V AC, Leistungsaufnahme 5 VA, Schutzart IP41, Schutzklasse II. Durch Herausziehen und Drehen des Knopfs an der Vorderseite des Gehäuses kann das Ventil jederzeit manuell betätigt werden – beispielsweise bei Ausfall der Regelung. Der Antrieb kann um einen Hilfsschalter ergänzt werden, der in beliebiger Position eingestellt werden kann.
Technische Parameter des Sets (Art.-Nr. 13028800):
Der Regler sendet dem Antrieb die Signale Öffnen / Schließen / Stopp (SPDT). Dadurch kann der Antrieb in jeder beliebigen Position des Arbeitsbereichs von 90° anhalten und das gewünschte Mischverhältnis einstellen.
Ja. An der Vorderseite des Antriebsgehäuses befindet sich ein Knopf, der durch Herausziehen und Drehen den Antrieb in den Handbetrieb schaltet und es ermöglicht, das Ventil in jede beliebige Position zu bringen.
Heizungswasser nach VDI 2035, Wasser/Glykol-Gemisch max. 50 % oder Wasser/Ethanol max. 28 %. Medientemperatur -10 °C bis +110 °C, kurzzeitig bis +130 °C.
Ja. Der Antrieb ARA661 (12101300) ersetzt die ältere Art.-Nr. 12001400 und das Ventil VRG131 (11601200) ersetzt die Art.-Nr. 11002700 und 11050300. Die Einbaumaße für Ventile der Serien VRG100, VRG200, VRG300, VRB100 und VRH100 bleiben unverändert.
Ja, der Hilfsschalter ist als optionales Set erhältlich und kann in beliebiger Position eingestellt werden. Alternativ gibt es die Variante ARA662 mit vormontiertem Schalter (Schaltlast 6(3) A, 230 V AC).
