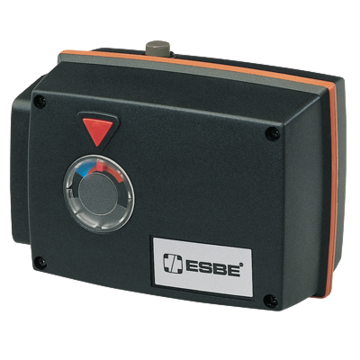

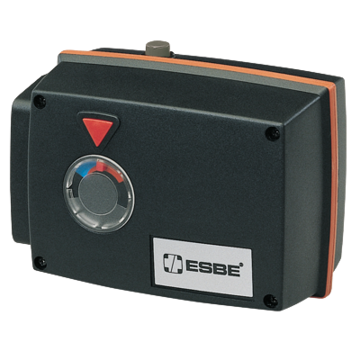

Der Stellantrieb ESBE 92P2 (Serie 90, proportional) motorisiert ESBE-Mischventile der Typen F, VRG, VRH, VBF, T und HG. Versorgungsspannung 24 V AC/DC, Drehmoment 15 Nm, Arbeitsbereich 90–355°. Mehr Informationen
Dieses Produkt ist nicht mehr im Angebot, da es durch ein neues Modell ersetzt wurde.
Neues Modell anzeigen| Drehmoment | 15 Nm |
| Steuerung | proportional |
| Stromversorgung | 24 V |
| Umrüstzeit | 60-390 s |
| Gewicht | 1.09 kg |
ESBE 92P2 ist ein proportionaler Stellantrieb der Serie 90 zur Motorisierung von drehbaren Mischventilen. Er wird über ein Spannungs- oder Strom-Steuersignal angesteuert und gewährleistet eine stufenlose Regelung der Ventilstellung ohne manuelle Verstellung.
Der Stellantrieb 92P2 wird zur Automatisierung von Misch-, Umschalt- und Durchflussregelungsprozessen in Heizungs- und Kühlsystemen eingesetzt. Er ist für ESBE-Ventile der Serie F in den Nennweiten DN 15–150 mm bestimmt und mithilfe von Montagesätzen auch für die Serien VRG, VRH, VRB, VBF, T und HG geeignet. Ebenfalls verfügbar sind Adapter für Ventile anderer Hersteller (BRV, Meibes, Oventrop, Watts, Honeywell Centra, Sauter, Schneider Electric, Siemens, TA, Viessmann).
Der Stellantrieb ist bidirektional, und die Endlagen werden durch von Nockenscheiben betätigte Endschalter überwacht. Alle Einstellungen – Arbeitsbereich, Art des Steuersignals und Laufzeit – nehmen Sie nach Abnahme der Frontabdeckung vor. Auf der Vorderseite befindet sich eine Ventilstellungsanzeige zur schnellen visuellen Kontrolle.
Werkseinstellungen:
Für ESBE-Ventile der Serien MG, G, F, BIV, T, TM, H und HG ist der Montagesatz im Lieferumfang des Stellantriebs enthalten. Für Ventile der Serien VRG, VRH, VRB und VBF100 muss der Montagesatz separat bestellt werden.
Ja, es sind Adapter für den Anschluss an Ventile von BRV, Meibes, Oventrop, Watts, Honeywell Centra, Sauter, Schneider Electric/TAC, Siemens, TA und Viessmann verfügbar. Jeder Adapter wird separat unter einer eigenen Bestellnummer bestellt.
Nach Abnahme der Frontabdeckung sind die DIP-Schalter zugänglich, mit denen Sie den Arbeitsbereich (90/180/355°), die Art des Steuersignals (0–10 V, 2–10 V, 0–20 mA oder 4–20 mA) und die Laufzeit (60–390 s) einstellen. Das genaue Vorgehen ist in der Installationsanleitung beschrieben.
Ja, der Stellantrieb verfügt über eine Entriegelungstaste und einen Hebel für die manuelle Bedienung, sodass das Ventil auch ohne Spannungsversorgung verstellt werden kann, beispielsweise bei Servicearbeiten oder der Inbetriebnahme.
Ja, für den Stellantrieb ist ein Zusatzschalter (Best.-Nr. 98100690) verfügbar, der separat als Zubehör bestellt werden kann.
