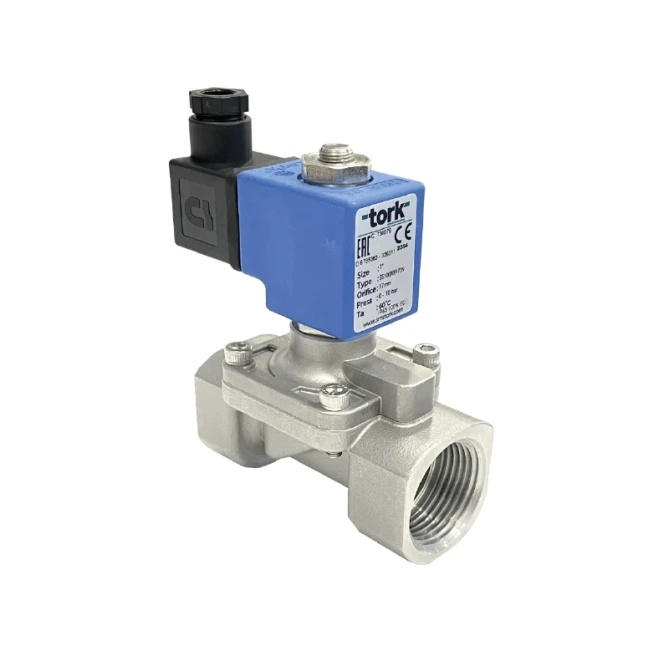

Edelstahl-Magnetventil Tork T-GSZ103 G1/2" mit EPDM-Dichtung für Wasser, Luft und Gase. Normalerweise geschlossen, 2/2-Wege, ΔP=0. Versorgungsspannung 12 V DC, max. Druck 10 bar, Medientemperatur bis 130 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/2" |
| Dichtung | EPDM |
| Druckbereich | 0...10 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -10...80 °C |
| Nennweite | DN 15 |
| Schutzart IP | IP 65 |
| Stromversorgung | 12 VDC |
| Gewicht | 0.00 kg |
Tork T-GSZ103 ist ein Edelstahl-2/2-Wege-Magnetventil der Baureihe SS1000 mit Anschluss G 1/2". Das Ventil ist stromlos geschlossen (NC) und arbeitet nach dem Prinzip der servounterstützten Betätigung ohne erforderlichen Differenzdruck – es öffnet auch bei Nulldruck des Mediums. Die EPDM-Dichtung ermöglicht den Betrieb mit Medien bis zu einer Temperatur von 130 °C, Gehäuse und Innenteile sind vollständig aus Edelstahl gefertigt.
Das Ventil ist für die automatische Steuerung des Durchflusses von Wasser, Luft, Inertgasen und Leichtölen in industriellen Leitungsnetzen, in der Lebensmittel- und Chemieindustrie sowie überall dort bestimmt, wo das Medium mit der Armatur in Kontakt kommt. Die Edelstahlausführung ist besonders vorteilhaft beim Einsatz mit demineralisiertem Wasser, Kondensat oder Flüssigkeiten mit höherer Korrosivität. Die EPDM-Dichtung erweitert den Einsatzbereich auf Heißwasser und Niederdruckdampf – beispielsweise in Solarkreisläufen, industriellen Waschanlagen oder in lebensmittelverarbeitenden Betrieben, in denen keine Kontamination durch Zink oder andere Metalle aus dem Ventilgehäuse auftreten darf.
Ventilgehäuse, Innenteile, Sitz, Kernrohr und Federn bestehen aus Edelstahl; der Schattierungsring ist aus Kupfer gemäß EN 12735-1 gefertigt. Die Spule der Isolationsklasse H (180 °C) mit Glasfaserimprägnierung ist für Dauerbetrieb ED 100 % ausgelegt und erfüllt die Schutzart IP65. Der elektrische Anschluss erfolgt über einen Standardstecker DIN 43650 (ISO 4400 / EN 175301-803 Form A) für Kabel mit 6–8 mm Durchmesser. Das Ventil kann in beliebiger Einbaulage installiert werden, wobei die Spule senkrecht ausgerichtet sein muss. Auf Anfrage sind eine ATEX-Ausführung, eine Haltespule (C62, 12–24 V DC, 10 W) oder ein Stecker mit LED-Anzeige und PWM-Sockel erhältlich.
Technische Parameter:
Die servounterstützte Ausführung SS1000 ermöglicht das Öffnen des Ventils auch bei einem Differenzdruck von null zwischen Ein- und Ausgang. Das ist besonders vorteilhaft in Anwendungen, bei denen kein dauerhafter Überdruck am Eingang gewährleistet werden kann – beispielsweise beim Anfahren des Systems, bei schwerkraftgespeisten Behältern oder bei Rückfluss. Klassische vorgesteuerte Ventile bleiben in einer solchen Situation geschlossen.
Das Ventil ist für nicht aggressive Flüssigkeiten (Wasser, Leichtöl) und gasförmige Medien (Luft, Inertgase) ausgelegt. Das Edelstahlgehäuse und die Innenteile erweitern die Kompatibilität gegenüber Messingvarianten – das Ventil kann mit demineralisiertem Wasser, Kondensat oder Flüssigkeiten mit geringerer Korrosivität eingesetzt werden. Die EPDM-Dichtung ist für Medientemperaturen bis 130 °C geeignet; für aggressivere Stoffe ist eine Variante mit VITON-Dichtung (bis 160 °C) erhältlich. Bei Medien mit einer Viskosität über 5 °E (~37 cSt) arbeitet das Ventil nicht zuverlässig.
Das Ventilgehäuse kann in beliebiger Lage installiert werden – horizontal wie vertikal. Die einzige Bedingung ist, dass die Spule senkrecht ausgerichtet sein muss (nach oben oder seitlich), jedoch nicht nach unten. Diese Einschränkung ist bei Magnetventilen üblich und wird vom Hersteller im technischen Datenblatt ausdrücklich angegeben.
Das Ventil verwendet einen standardmäßigen 3-poligen Stecker DIN 43650 (ISO 4400 / EN 175301-803 Form A) für Kabel mit einem Durchmesser von 6–8 mm. Dabei handelt es sich um den am weitesten verbreiteten Industriestandard – die Stecker sind leicht verfügbar und mit den meisten industriellen Elektroinstallationen kompatibel. Auf Anfrage ist eine Variante mit Stecker und LED-Statusanzeige oder PWM-Sockel erhältlich.
Ja, der Hersteller weist im technischen Datenblatt ausdrücklich darauf hin, dass Ventile der Baureihe SS1000 zusammen mit einem Filter verwendet werden. Verunreinigungen im Medium können den Sitz beschädigen oder den Kern blockieren und so die Lebensdauer des Ventils verkürzen. Als Schutz genügt ein standardmäßiger Schmutzfänger (Y-Filter oder Korbfilter), der vor dem Ventileingang installiert wird.
