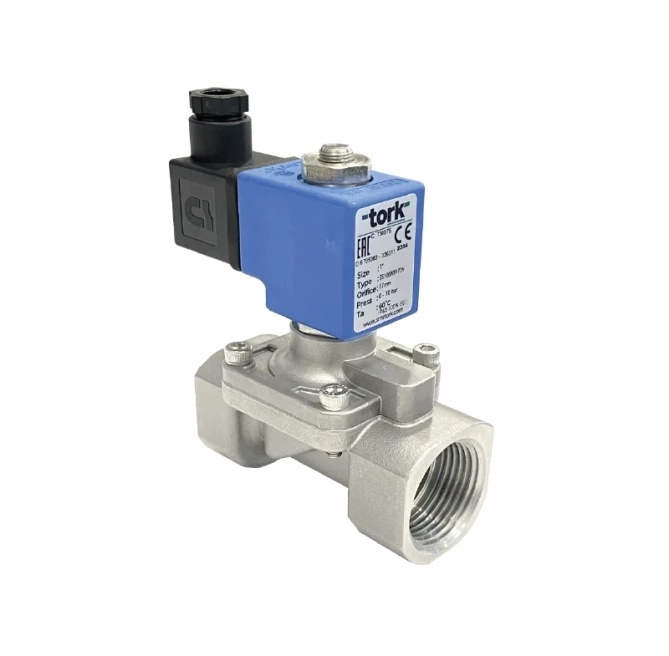

Edelstahl-Magnetventil Tork T-GSZ103 G1/2" mit EPDM-Dichtung für Wasser, Luft und Gase. Normalerweise geschlossen, servogesteuert, Gehäuse aus AISI 316. Betriebsdruck 0–10 bar, Medientemperatur bis +130 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | 1/2" |
| Dichtung | EPDM |
| Druckbereich | 0...10 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -10...80 °C |
| Nennweite | DN 15 |
| Schutzart IP | IP 65 |
| Stromversorgung | 24 VDC |
| Gewicht | 0.00 kg |
Tork T-GSZ103 ist ein 2/2-Wege-Magnetventil aus Edelstahl AISI 316, normal geschlossen, mit Servosteuerung. Es ist zur Regelung des Durchflusses von Wasser, Luft, nicht aggressiven Gasen und chemisch anspruchsvolleren Medien bestimmt, die eine Edelstahlausführung erfordern. Mit EPDM-Dichtung ist es für Medientemperaturen bis +130 °C bei einem Betriebsdruck von 0–10 bar geeignet.
Die Edelstahlausführung AISI 316 mit EPDM-Dichtung prädestiniert dieses Ventil für den Einsatz überall dort, wo Standardarmaturen aus Messing oder Gusseisen nicht ausreichen. Typische Anwendungen sind Lebensmittel- und Pharmabetriebe mit hygienischen Anforderungen, Prozesslinien mit korrosiven oder aggressiven Medien, Kläranlagen, chemische Betriebe sowie Außeninstallationen, die Witterungseinflüssen ausgesetzt sind. Es eignet sich auch für die Automatisierung von Bewässerungs- und Kühlkreisläufen oder zur Durchflusssteuerung in Analysegeräten.
Das Gehäuse sowie alle Innenteile bestehen aus Edelstahl AISI 316, sodass das Ventil korrosiven Medien und anspruchsvollen Industrieumgebungen standhält. Die Servosteuerung gewährleistet ein zuverlässiges Schalten bei geringer Leistungsaufnahme der Spule (18 W DC / 15 VA AC im Dauerbetrieb ED 100 %). Die Spule der Isolationsklasse H (180 °C) mit Glasgewebe-Imprägnierung und Schutzart IP65 ist für den Dauerbetrieb ausgelegt. Das Ventil kann ohne Funktionseinschränkung in beliebiger Einbaulage installiert werden, das Anschlussgewinde ist Standard G (BSP) nach ISO 228-1.
Technische Parameter – SS1010.03 G1/2" EPDM:
Es handelt sich um ein servogesteuertes Ventil – das Öffnen und Schließen des Sitzes erfolgt durch den Druckunterschied des Mediums selbst, nicht durch die direkte Kraft des Spulenkerns. Das Ventil benötigt daher einen Mindestdifferenzdruck von ΔP = 0,5 bar, um korrekt zu schalten. Wenn Ihr System diesen Druck nicht erreicht (z. B. Schwerkraftleitungen, Niederdruckkreisläufe), muss die direktgesteuerte Ausführung SS1010 mit ΔP = 0 gewählt werden, die für kleinere Nennweiten G1/8" und G1/4" verfügbar ist.
Die Materialausführung – Gehäuse und Innenteile aus Edelstahl AISI 316, EPDM-Dichtung – ist hinsichtlich der Werkstoffe mit Trinkwasser und üblichen Medien in der Lebensmittelindustrie kompatibel. Das Tork-Datenblatt führt jedoch keine Zertifizierung nach ACS, WRAS oder anderen spezifischen Hygienenormen auf. Wenn eine solche Zertifizierung für Ihre Anwendung vorgeschrieben ist, prüfen Sie diese bitte vor der Bestellung direkt mit dem Lieferanten.
Ja, das Ventilgehäuse kann ohne Einfluss auf die Funktion in beliebiger Lage installiert werden. Der Hersteller empfiehlt jedoch, die Spule in senkrechter Position anzuordnen – dadurch wird die Ansammlung von Kondensat im Spulengehäuse verhindert und ihre Lebensdauer verlängert. Eine horizontale Montage mit nach unten gerichteter Spule wird bei servogesteuerten Ventilen nicht empfohlen.
Ja, eine ATEX-Spule (Ex-Schutz) ist auf Anfrage erhältlich. Bei der Bestellung müssen die Anforderungen an Zone und ATEX-Kategorie angegeben werden, damit der richtige Spulentyp ausgewählt wird. Die Standardspule C400 in IP65 ist für explosionsgefährdete Bereiche nicht ausreichend – die ATEX-Variante muss ausdrücklich bestellt werden.
Ja, der Hersteller weist ausdrücklich darauf hin. Magnetventile der Tork-Baureihe SS1010 werden mit Filter eingesetzt – Verunreinigungen im Medium können den Sitz oder den Pilotkanal beschädigen und Undichtigkeiten oder Schaltstörungen verursachen. Es wird empfohlen, unmittelbar vor dem Ventil einen Siebfilter (Maschenweite üblicherweise 100–200 μm) zu installieren.
