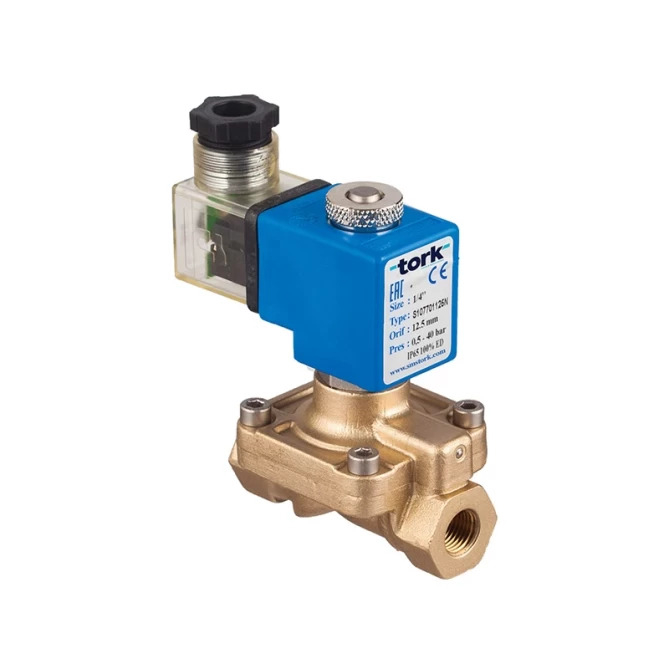

Das Magnetventil Tork S1077.01 G1/4" ist ein vorgesteuertes 2/2-Wege-Ventil NC für Wasser, Luft und Gas. Messinggehäuse, NBR-Dichtung, Druck 0,5–40 bar, Versorgungsspannung 12 V DC, Schutzart IP65. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/4" |
| Druckbereich | 0,5...40 bar |
| Funktion | Ohne Spannung geschlossen |
| Medium | Wasser, Luft, Gas |
| Nennweite | DN 8 |
| Stromversorgung | 12 VDC |
| Temperaturbereich | -20...80 °C |
| Gewicht | 0.00 kg |
Tork S1077.01 G1/4" 12 V DC NC ist ein 2/2-Wege-Magnetventil mit Servosteuerung für den universellen industriellen Einsatz. Das Ventil ist stromlos geschlossen (NC) – bei Anlegen der Versorgungsspannung öffnet es, nach dem Abschalten schließt es automatisch. Es ist für Medien wie Wasser, Luft und Gas im Druckbereich von 0,5–40 bar ausgelegt.
Das Ventil kommt überall dort zum Einsatz, wo der Durchfluss von Wasser, Druckluft oder Gas elektrisch gesteuert werden muss – beispielsweise in Industriemaschinen, Kompressorstationen, Bewässerungssystemen, pneumatischen Schaltungen oder in der Verfahrenstechnik. Dank des Anschlussgewindes G1/4" BSP und der kompakten Abmessungen (97 × 75 × 52 mm) eignet es sich auch für beengte Einbausituationen. Das Ventil kann in beliebiger Einbaulage montiert werden, die Spule muss jedoch senkrecht ausgerichtet sein.
Das Ventilgehäuse besteht aus Messing, die Innenteile und der Sitz aus Edelstahl. Die Standarddichtung NBR ist für Temperaturen von –20 °C bis +80 °C geeignet; auf Anfrage sind auch Varianten aus EPDM (bis +130 °C) oder Viton (bis +160 °C) erhältlich. Der Schattierungsring besteht aus Kupfer gemäß EN 12735-1. Der elektrische Anschluss erfolgt über einen 3-poligen Steckverbinder nach DIN 43650 (ISO 4400 / EN 175301-803 Form A) für Kabel mit einem Durchmesser von 6–8 mm. Die Schutzart der Spule ist IP65; auf Anfrage IP68. Die Leistungsaufnahme der Spule bei 12 V DC beträgt 18 W, Isolationsklasse H (180 °C).
Technische Parameter:
Nein. Es handelt sich um ein servogesteuertes Ventil, das für ein zuverlässiges Öffnen eine Mindestdruckdifferenz von ΔP = 0,5 bar benötigt. Wenn Sie mit niedrigerem Druck oder ohne Druckdifferenz arbeiten, muss ein direktgesteuertes Ventil (sogenanntes Zero-Pressure-Ventil) gewählt werden.
Standardmäßig wird das Ventil mit einer NBR-Dichtung geliefert (Wasser, Luft, Gas; –20 °C bis +80 °C). Auf Anfrage ist EPDM erhältlich (geeignet z. B. für Dampf oder aggressivere Medien; bis +130 °C) oder Viton (für chemisch beständige Anwendungen; bis +160 °C). Die Dichtungsvariante muss bei der Bestellung angegeben werden.
Ja. Die Ventile der Baureihe Tork S1077 erfüllen die europäische Druckgeräterichtlinie PED 97/23/EC sowie die Niederspannungsrichtlinie LVD 2006/95/ECC. Das Gewinde G (BSP) entspricht standardmäßig ISO 228-1; ein NPT-Gewinde nach ANSI 1.20.3 ist auf Anfrage erhältlich.
Ja. Der Hersteller bietet auf Anfrage eine ATEX-(Ex-proof)-Spule für den Einsatz in explosionsgefährdeten Bereichen sowie die Schutzart IP68 für Anwendungen mit dauerhaftem Untertauchen an. Beide Varianten müssen bei der Bestellung angegeben werden – sie sind nicht Bestandteil der Standardausführung.
Ja, der Hersteller empfiehlt ausdrücklich den Einbau eines Filters. Verunreinigungen im Medium können den Sitz oder die Pilotbohrung beschädigen und die Lebensdauer des Ventils verkürzen. Der Filter wird vor dem Ventileingang in die Rohrleitung eingebaut.
