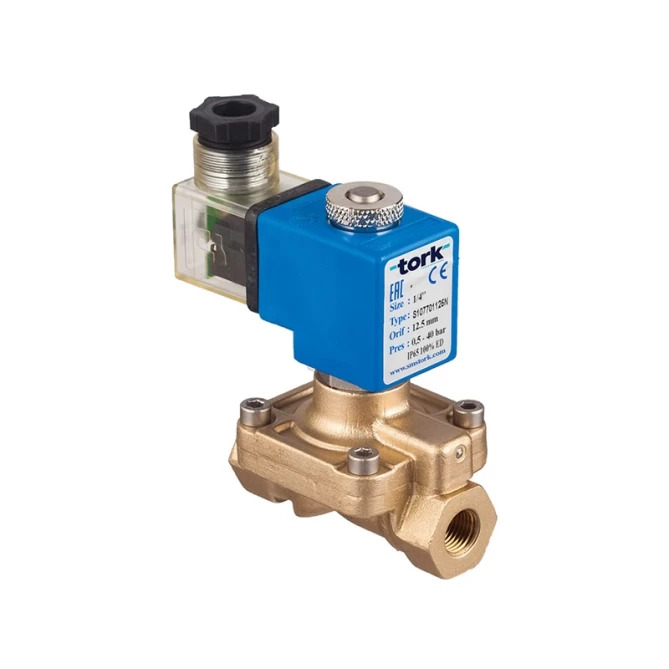

Das Magnetventil Tork S1077 G1/4" ist ein vorgesteuertes 2/2-Wege-NC-Ventil für Wasser, Luft und Gas. Messinggehäuse, NBR-Dichtung, Schutzart IP65. Druckbereich 0,5–40 bar, Kv 48 l/min. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/4" |
| Druckbereich | 0,5...40 bar |
| Funktion | Ohne Spannung geschlossen |
| Medium | Wasser, Luft, Gas |
| Nennweite | DN 8 |
| Stromversorgung | 24 V Wechselstrom |
| Temperaturbereich | -20...80 °C |
| Gewicht | 0.00 kg |
Tork S1077 G1/4" 24VAC NC ist ein 2/2-Wege-Magnetventil mit Servosteuerung in der Ausführung stromlos geschlossen (NC). Das Ventil ist für die Regelung des Durchflusses von Wasser, Luft und Gas in industriellen Leitungen bestimmt. Das Messinggehäuse mit Innenteilen aus Edelstahl gewährleistet einen zuverlässigen Betrieb im Druckbereich von 0,5–40 bar bei Dauerbetrieb (ED 100 %).
Das Ventil S1077 kommt überall dort zum Einsatz, wo der Durchfluss von Wasser, Druckluft oder Gas bei höherem Betriebsdruck ferngesteuert geschaltet werden muss. Typische Anwendungen sind Industriemaschinen und Produktionslinien, Kühlkreisläufe, pneumatische Systeme, Bewässerungsanlagen oder die Durchflussregelung in Heizräumen und Maschinenräumen. Die Servosteuerung ermöglicht ein zuverlässiges Schalten auch bei Drücken nahe dem Maximum von 40 bar. Das Ventil kann in beliebiger Einbaulage montiert werden, die Spule sollte jedoch senkrecht ausgerichtet sein.
Das Ventilgehäuse ist aus Messing gefertigt, die Innenteile (Sitz, Ankerrohr, Federn) bestehen aus Edelstahl. Die Standarddichtung aus NBR deckt einen Temperaturbereich von –20 °C bis +80 °C ab; auf Anfrage sind EPDM (–30 °C bis +130 °C) oder Viton (–20 °C bis +160 °C) erhältlich. Der Orifizendurchmesser beträgt 12,5 mm, der Kv-Wert erreicht 48 l/min. Gewindeanschluss G1/4" (BSP) nach ISO 228-1; auf Anfrage NPT. Der elektrische Anschluss erfolgt über einen 3-poligen Stecker nach DIN 43650 (ISO 4400 / EN 175301-803 Form A) für Kabel Ø6–8 mm.
Technische Spezifikation:
Das Ventil S1077 ist servogesteuert – zum Öffnen nutzt es den Differenzdruck des Mediums. Der erforderliche Mindestdifferenzdruck (ΔP) beträgt 0,5 bar. Für Anwendungen mit Null- oder sehr niedrigem Druck muss ein direktgesteuertes Ventil (Typ „direct acting“) gewählt werden.
Die Standarddichtung aus NBR ist bis +80 °C geeignet. Für Heißwasser oder Prozessflüssigkeiten bis +130 °C verwenden Sie die Variante mit EPDM-Dichtung. Für aggressive chemische Medien oder Temperaturen bis +160 °C ist Viton verfügbar. Bitte geben Sie die gewünschte Dichtungsvariante bei der Bestellung an.
Die Standardausführung verfügt nicht über eine ATEX-Zertifizierung. Der Hersteller Tork bietet die Spule in ATEX-Ausführung (ex-geschützt) als Option an – diese Variante muss bei der Bestellung ausdrücklich angegeben werden.
Ja, der Hersteller empfiehlt, die Ventile S1077 mit einem Filter in der Medienzuleitung zu betreiben. Verunreinigungen im Medium können den Ventilsitz oder den Anker beschädigen und die Lebensdauer verkürzen. Empfohlen wird ein Filter mit einer Maschenweite von max. 100 µm.
