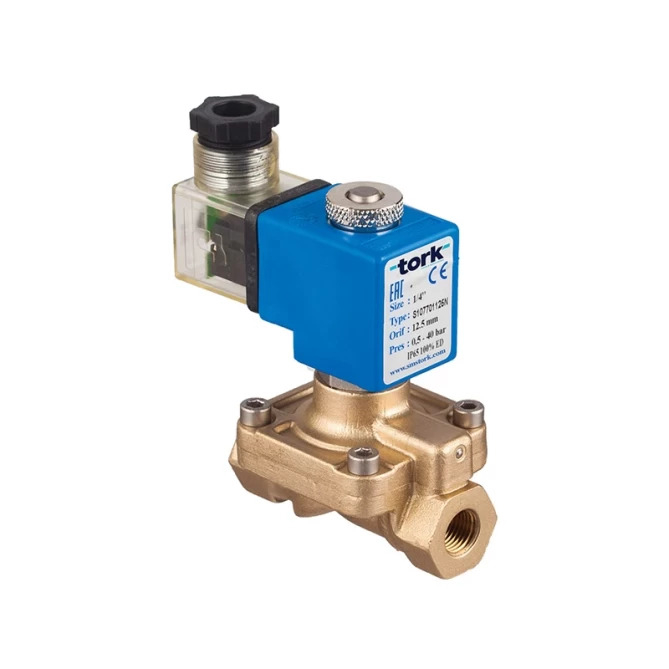

Das Hochdruck-Magnetventil Tork T-GHL101 1/4" ist ein NC-Zweiwegeventil für industrielle Wasser-, Luft- und Neutralflüssigkeitsleitungen. Servogesteuert, max. Druck 25 bar, Medientemperatur bis 90 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/4" |
| Druckbereich | 0,5...40 bar |
| Funktion | Ohne Spannung geschlossen |
| Medium | Wasser, Luft, Gas |
| Nennweite | DN 8 |
| Temperaturbereich | -20...80 °C |
| Gewicht | 0.00 kg |
Tork T-GHL101 ist ein Hochdruck-2/2-Wege-Magnetventil in der Größe 1/4" in der Ausführung stromlos geschlossen (NC). Es ist für industrielle Leitungen für Wasser, Luft, Druckluft und weitere neutrale Flüssigkeiten und Gase bestimmt. Das Ventil wird ohne Spule geliefert – die Spule muss entsprechend der gewünschten Versorgungsspannung separat bestellt werden.
Das T-GHL101 eignet sich für industrielle Anwendungen mit höheren Betriebsdrücken – Maschinenanlagen, pneumatische und hydraulische Kreisläufe, Kühlkreisläufe, Kompressorstationen oder Prozesslinien in der Lebensmittel- und Chemieindustrie. Dank der vorgesteuerten Betätigung bewältigt es Drücke bis 25 bar bei relativ geringer Leistungsaufnahme der Spule. Der Gewindeanschluss G1/4" erleichtert den Einbau in kompakte Verteiler und Aggregate.
Das Ventilgehäuse besteht aus Messing mit Innengewinde G1/4" (BSP). Das Dichtungsmaterial ist NBR, das mit Wasser, Druckluft und Mineralölen kompatibel ist. Die Magnetspule wird separat montiert, sodass sich das Ventil ohne Austausch des gesamten Gehäuses einfach an verschiedene Versorgungsspannungen anpassen lässt. Das Ventil arbeitet nach dem Prinzip der Vorsteuerung – für die einwandfreie Funktion ist ein Mindestdifferenzdruck erforderlich (typisch 0,5 bar).
Technische Parameter:
Spulen für Ventile der Baureihe Tork T-GHL sind in verschiedenen Versorgungsspannungen erhältlich (24 V AC/DC, 230 V AC und weitere). Die Spule wird entsprechend der Versorgungsspannung Ihrer Installation ausgewählt. Auf bola.cz finden Sie diese in der Kategorie Spulen für Tork-Magnetventile.
Das T-GHL101 arbeitet nach dem Prinzip der Vorsteuerung (servo-unterstützt) – zum Anheben der Membran / des Kolbens nutzt es den Druck des Mediums selbst. Daher ist ein min. Differenzdruck von 0,5 bar zwischen Ein- und Ausgang erforderlich. Für Systeme mit Null- oder Unterdruck ist ein direktgesteuertes Ventil zu wählen (Typ „from 0 bar").
Die Standardausführung mit NBR-Dichtung ist für Wasser, Druckluft und leichte Mineralöle geeignet. Für aggressivere Medien (Säuren, Laugen, chloriertes Wasser) ist eine Variante mit EPDM- oder PTFE/Viton-Dichtung zu wählen – bitte die Verfügbarkeit beim Lieferanten prüfen.
Vorgesteuerte Ventile sind grundsätzlich für die Montage mit vertikal nach oben ausgerichteter Spule ausgelegt (Standardlage). Die Montage in einer anderen Position kann die Funktion des Vorsteuermechanismus beeinflussen – wir empfehlen, dies im technischen Datenblatt des Herstellers zu prüfen oder sich an den technischen Support zu wenden.
