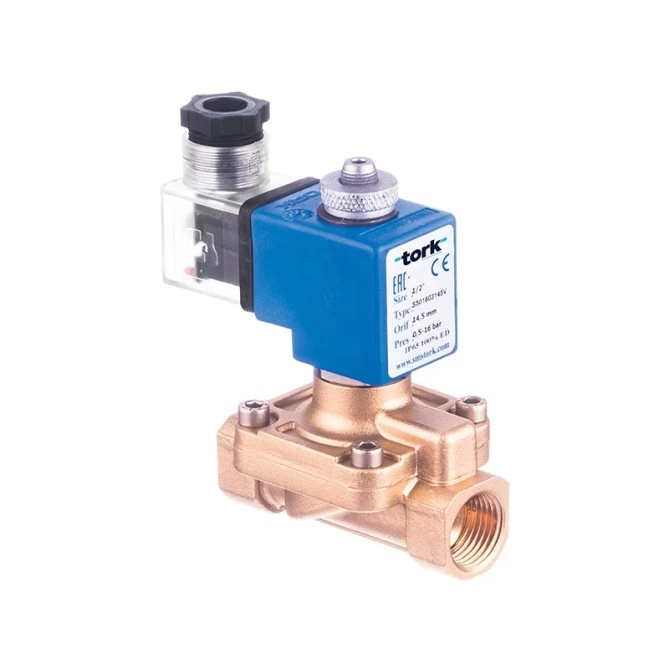

Magnetventil für Kompressoren Tork S5016.03 G1/2" ist ein im Ruhezustand offenes, pilotgesteuertes 2/2-Wege-Ventil für Luft und technische Gase. Druck 0,5–16 bar, Viton-Dichtung, Schutzart IP65. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/2" |
| Druckbereich | 0,5...16 bar |
| Funktion | Ohne Spannung geöffnet |
| Medientemperatur | -10...160 °C |
| Medium | Dampf |
| Nennweite | DN 15 |
| Stromversorgung | 12 VDC |
| Gewicht | 0.00 kg |
Tork S5016.03 ist ein Kompressor-Magnetventil der Baureihe S5016 in Ausführung G1/2" mit normal geöffneter (NO) Funktion. Es handelt sich um ein 2/2-Wege, servogesteuertes Ventil zur Regelung des Durchflusses von Luft und technischen Gasen in Kompressor- und Pneumatikanlagen. Die Medientemperatur beträgt bis zu 160 °C (Viton-Dichtung), der Betriebsdruckbereich liegt bei 0,5–16 bar.
Das Ventil S5016.03 ist für Kompressorstationen, Pneumatikkreise und industrielle Druckluft- oder technische Gasverteilungen ausgelegt. Es kommt überall dort zum Einsatz, wo der Durchfluss bei höheren Temperaturen und Drücken elektromagnetisch gesteuert werden muss – beispielsweise in Entlüftungs- und Entwässerungskreisen von Kompressoren, an Auslassleitungen oder in industriellen Automatisierungslinien. Das Ventil kann in beliebiger Einbaulage installiert werden, ohne die Funktion zu beeinträchtigen, die Spule muss jedoch senkrecht angeordnet sein.
Das Ventilgehäuse besteht aus Messing, die Innenteile und der Sitz aus Edelstahl, die Dichtung ist standardmäßig aus Viton (temperaturbeständig bis 160 °C). Auf Wunsch sind Ausführungen mit NBR-, EPDM-, PTFE- oder RUBY-Dichtung für verschiedene Medien und Temperaturbereiche lieferbar. Der Schattierungsring des Kerns besteht aus Kupfer gemäß EN 12735-1. Der Anschluss ist als BSP-G1/2"-Gewinde ausgeführt (auf Anfrage NPT), der Orifizendurchmesser beträgt 14,5 mm. Das Ventil entspricht der Druckgeräterichtlinie PED 97/23/EC und der Niederspannungsrichtlinie LVD 2006/95/EC. Die Schutzart der Spule ist IP65, auf Anfrage IP68.
Technische Parameter – S5016.03 G1/2":
Das Ventilgehäuse kann in beliebiger Einbaulage montiert werden, ohne die Funktion zu beeinträchtigen. Die Spule muss jedoch senkrecht angeordnet sein – diese Bedingung gilt für die gesamte Baureihe S5016.
Ein servogesteuertes Ventil nutzt zum Öffnen oder Schließen des Hauptsitzes den Druckunterschied zwischen Einlass und Auslass. Der Mindestdifferenzdruck für die Baureihe S5016 beträgt 0,5 bar – unterhalb dieses Werts arbeitet das Ventil möglicherweise nicht zuverlässig. Für Anwendungen mit keinem oder geringem Differenzdruck muss ein direktwirkendes (servoassistiertes) Ventil gewählt werden.
Standardmäßig wird das Ventil mit einer Viton-(FKM)-Dichtung geliefert, geeignet für Luft, technische Gase und Öle bei Temperaturen von −10 °C bis +160 °C. Auf Anfrage sind NBR-Dichtungen (bis +80 °C, Wasser, Öle), EPDM-Dichtungen (bis +130 °C, Dampf, Heißwasser), PTFE und RUBY (bis +160 °C, aggressive Medien) erhältlich. Bitte geben Sie das Dichtungsmaterial bei der Bestellung an.
Die Standardausführung S5016 ist nicht ATEX-zertifiziert. Der Hersteller bietet jedoch eine ATEX-(Ex-proof)-Spule als optionale Ausführung auf Anfrage an – in diesem Fall muss diese Variante bei der Bestellung angegeben werden. Für Standard-Industrieumgebungen ist die Schutzart IP65 ausreichend (oder IP68 auf Anfrage).
Der Hersteller gibt an, dass Magnetventile der Baureihe S5016 mit einem Filter am Medieneinlass betrieben werden müssen. Der Filter verhindert das Eindringen von Verunreinigungen in das Ventil, die den Sitz oder die Dichtungen beschädigen und die Lebensdauer verkürzen könnten. Die konkrete Filterspezifikation (Filtrationsgrad) empfehlen wir je nach Art und Reinheit des Mediums mit dem Lieferanten abzustimmen.
