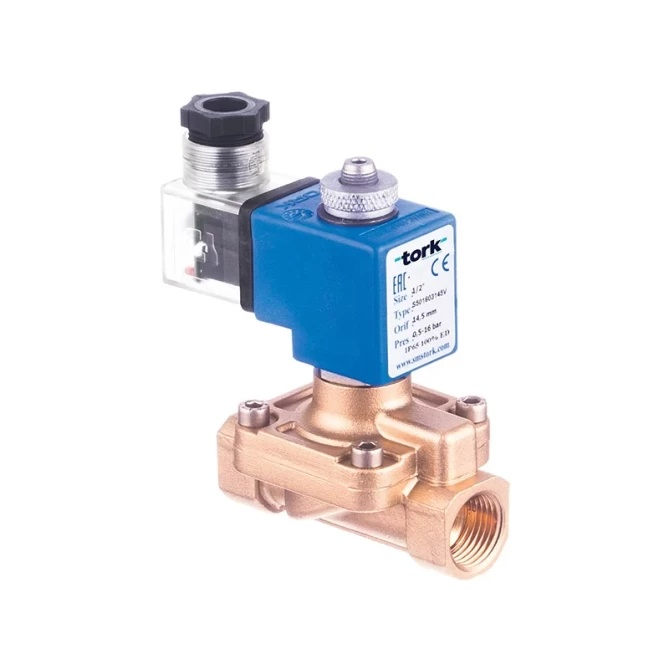

Das Magnetventil für Kompressoren Tork S5016.03 G1/2" ist ein normalerweise offenes, vorgesteuertes Ventil für Luft und Gase aus Drucksystemen. Dichtung aus Viton, Betriebsdruck 0,5–16 bar, Temperatur –10 bis +160 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/2" |
| Druckbereich | 0,5...16 bar |
| Funktion | Ohne Spannung geöffnet |
| Medientemperatur | -10...160 °C |
| Medium | Dampf |
| Nennweite | DN 15 |
| Stromversorgung | 24 V Wechselstrom |
| Gewicht | 0.00 kg |
Das Kompressor-Magnetventil Tork S5016.03 ist ein 2/2-Wege-Magnetventil in normal geöffneter Ausführung (NO) mit Servosteuerung, konstruiert für den Einsatz in pneumatischen und Kompressoranlagen. Das Ventil G1/2" mit Viton-Dichtung ist für Luft, neutrale Gase und Medien bestimmt, die mit dem Messinggehäuse und den inneren Edelstahlteilen kompatibel sind. Ansteuerung 24 V AC, Schutzart IP65.
Das Ventil Tork S5016 kommt überall dort zum Einsatz, wo der Durchfluss von Druckluft oder neutralen Gasen elektromagnetisch gesteuert werden muss – in Kompressorstationen, pneumatischen Verteilungen, industriellen Fertigungslinien oder lufttechnischen Anlagen. Die normal geöffnete Ausführung gewährleistet den Mediendurchfluss bei Stromausfall, was in Anwendungen wichtig ist, bei denen das Schließen des Ventils einen Überdruck oder eine Störung nachgeschalteter Anlagen verursachen könnte. Das Ventil kann in beliebiger Einbaulage montiert werden, ohne die Funktion zu beeinträchtigen, die Spule muss jedoch senkrecht angeordnet sein.
Das Ventilgehäuse besteht aus Messing, die Innenteile, der Sitz, das Ankerrohr und die Federn aus Edelstahl. Die Dichtung ist standardmäßig aus Viton (FKM), geeignet für Temperaturen von –10 bis +160 °C – auf Anfrage sind Varianten aus NBR, EPDM, PTFE oder Ruby mit demselben Temperaturbereich bis +160 °C erhältlich. Der Gewindeanschluss ist standardmäßig BSP (G), auf Anfrage NPT. Elektrischer Anschluss über Gerätesteckdose DIN 46340 / ISO 4400 Form A (Kabel ø6–8 mm). Spule der Isolationsklasse H (180 °C), Dauerbetrieb ED 100 %, Schutzart IP65 (auf Anfrage IP68). Orifice-Durchmesser 14,5 mm, Durchflusskoeffizient Kv = 70 l/min.
Technische Parameter – S5016.03 G1/2":
Ein normal geöffnetes (NO) Ventil lässt das Medium im Grundzustand – also ohne Spannung – durch. Es schließt erst, wenn Spannung an die Spule angelegt wird. Das ist dort sinnvoll, wo ein Stromausfall nicht zum Schließen des Durchflusses führen darf – beispielsweise in Entlüftungszweigen von Kompressoren oder überall dort, wo ein geschlossenes Ventil bei Stromausfall einen unerwünschten Überdruck erzeugen würde.
Das Ventilgehäuse kann in beliebiger Lage montiert werden, ohne die korrekte Funktion zu beeinträchtigen. Die Spule (Solenoid) muss jedoch immer senkrecht angeordnet sein – das sollte bei der Planung der Installation berücksichtigt werden, insbesondere wenn die Rohrleitung waagerecht verläuft.
Ja, auf Anfrage ist eine ATEX-Spule (Ex-Schutz) für den Einsatz in explosionsgefährdeten Bereichen erhältlich. Die Standardausführung S5016 verfügt nicht über eine ATEX-Zertifizierung – diese Variante muss bei der Bestellung ausdrücklich spezifiziert werden.
Standardmäßig sind folgende AC-Spannungen verfügbar: 12 V, 24 V, 48 V, 230 V (15 VA oder 24 VA) sowie DC: 12 V, 24 V, 48 V, 110 V (18 W). Auf Anfrage können auch andere Spannungen geliefert werden. Die Spulenspannung muss bei der Bestellung angegeben werden. Die Spule ist austauschbar – der Typ entspricht der Baureihe C400 (gemäß Tabelle im Datenblatt).
Ja, die Ventile Tork S5016 entsprechen der Druckgeräterichtlinie 97/23/EG (PED) sowie der Niederspannungsrichtlinie 2006/95/ECC (LVD). Es wird empfohlen, das Medium vor dem Ventil zu filtern – der Hersteller gibt dies als Standardbetriebsbedingung an. Die max. Viskosität des Mediums beträgt 5 °E (ca. 37 cSt).
