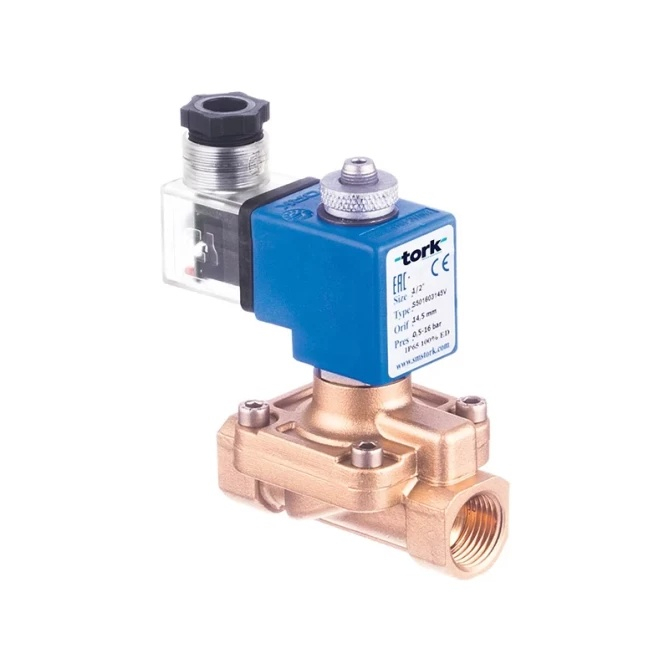

Magnetventil für Kompressoren Tork S5016 G½" ist ein normalerweise offenes 2/2-Wege-Ventil für Luft und Gas in Kompressoranwendungen. Servogesteuert, Dichtung aus Viton, max. Druck 16 bar, Temperatur –10 bis +160 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/2" |
| Druckbereich | 0,5...16 bar |
| Funktion | Ohne Spannung geöffnet |
| Medientemperatur | -10...160 °C |
| Medium | Dampf |
| Nennweite | DN 15 |
| Stromversorgung | 24 VDC |
| Gewicht | 0.00 kg |
Tork S5016.03 – Kompressor-Magnetventil G½" ist ein vorgesteuertes Magnetventil in der Ausführung normal geöffnet (NO), das primär für Kompressoranwendungen bestimmt ist. Das Ventil wird mit Messinggehäuse, Innenteilen aus Edelstahl und Viton-Dichtung gefertigt, arbeitet in einem Druckbereich von 0,5–16 bar und ist für Betriebstemperaturen von −10 °C bis +160 °C ausgelegt.
Das Ventil S5016 ist für pneumatische und Luftkreisläufe von Kompressoren ausgelegt, wo es die Funktion eines Entlüftungs- oder Entlastungsventils übernimmt – beim Start des Kompressors baut es den Überdruck ab und schließt nach Erreichen des Betriebsdrucks. Es eignet sich auch für industrielle Druckluftverteilungen, Kühl- und Klimaanlagen sowie überall dort, wo Beständigkeit gegenüber höheren Temperaturen und aggressiveren Medien gefordert ist. Dank Schutzart IP65 ist das Ventil auch für staubige oder feuchte Industrieumgebungen geeignet.
Das Ventilgehäuse besteht aus Messing, die Innenteile (Sitz, Kernrohr, Federn) aus Edelstahl. Die Standarddichtung ist Viton (beständig bis +160 °C); auf Anfrage sind Varianten aus NBR, EPDM, PTFE oder Ruby erhältlich. Die Spule der Isolationsklasse H (180 °C) mit Glasfaserimprägnierung gewährleistet Dauerbetrieb (ED 100 %). Der elektrische Anschluss erfolgt über einen Stecker DIN 43650 Form A (ISO 4400), für Kabeldurchmesser 6–8 mm. Standardmäßig Schutzart IP65, auf Anfrage IP68. Das Ventil kann in beliebiger Einbaulage montiert werden; die Spule muss vertikal ausgerichtet sein. Für eine einwandfreie Funktion wird empfohlen, vor dem Ventil einen Filter zu installieren.
Technische Parameter – S5016.03 G½":
Ein vorgesteuertes Ventil nutzt den Druck des Mediums selbst zum Öffnen oder Schließen der Membran. Ist der Differenzdruck niedriger als 0,5 bar, hat das Medium nicht genügend Kraft, um die Membran zu bewegen, und das Ventil funktioniert möglicherweise nicht zuverlässig. Für Anwendungen mit keinem oder sehr geringem Differenzdruck muss ein direktgesteuertes Ventil gewählt werden (Baureihe ohne Vorsteuerung).
Das Ventilgehäuse kann in beliebiger Lage montiert werden. Die Spule muss jedoch vertikal ausgerichtet sein – diese Bedingung gewährleistet die korrekte und zuverlässige Bewegung des Kerns beim Schalten. Eine Montage mit horizontaler Spulenlage wird vom Hersteller nicht empfohlen.
Die Standardausführung ist mit einer Viton-Dichtung ausgestattet (−10 °C bis +160 °C), geeignet für Luft, verdichtete Gase, Erdölderivate und viele aggressive Medien. Auf Anfrage sind folgende Alternativen erhältlich: NBR (bis +80 °C, Wasser, Luft, Mineralöle), EPDM (bis +130 °C, Dampf, Heißwasser), PTFE oder Ruby (beide bis +160 °C, chemisch aggressive Medien). Bitte geben Sie bei der Bestellung den gewünschten Dichtungstyp an.
Die Standardausführung verfügt nicht über eine ATEX-Zertifizierung. Der Hersteller bietet jedoch eine ATEX- (Ex-geschützte) Spule als optionale Zusatzmöglichkeit an – für den Einsatz in explosionsgefährdeten Bereichen muss diese Variante bei der Bestellung spezifiziert werden. Die Standardspule erfüllt LVD 2006/95/ECC und das Ventilgehäuse PED 97/23/EC.
Ja. Der Hersteller weist ausdrücklich darauf hin, dass Magnetventile der Serie S5016 mit Filtern verwendet werden. Verunreinigungen im Medium können den Sitz oder die Membran beschädigen und Undichtigkeiten verursachen. Es wird empfohlen, vor dem Ventileingang einen Sieb- oder Patronenfilter mit ausreichend feiner Filtration zu installieren.
